AQS

Samonasávací čerpadlo AQS je robustní vysoce spolehlivé čerpadlo určeno pro čerpání vody, vodních roztoků a jiných kapalin (např. těkavých kapalin a kapalin obsahujících páry a plyny). Ve standarním provedení je čerpadlo konstruováno s mechanickou ucpávkou, která významným způsobem prodlužuje životnost a odolnost celého čerpadla oproti starším provedením s provazcovou ucpávkou.

Čerpadla jsou koncipována pro průmyslové aplikace a může pracovat i v nepřetržitém provozu. Častější je však jejich použití  jako součást domacích vodáren  pro čerpání vody ze studní v rodinných domech, na chatách a zahradách, v hospodářských usedlostech apod.



Dopravní výška   max. 160 m
Sací schopnost   max. 7 m
Průtok   max. 6,3 m³/hod
Výkon   1,1 až 4 kW
Hmotnost   od 11 kg
Rozsah teplot   max. 90°C
Materiál   litina/bronz/nerez
Cena (bez DPH)
od 2.699,-Kč

Charakteristika

  • 1 – 4 stupňová čerpadla s bočním kanálem a paprskovým oběžným kolem
  • mechanická ucpávka zabezpečuje absolutní těsnost a čistotu provozu
  • samostatné čerpadlo s volně vyvedeným koncem hnací hřídele či monoblokové kompaktní provedení s elektromotorem
  • průmyslové provedení 910 určeno do těžkých provozů pro čerpání vody, těkavých kaplin, směsí kapalin a plynů, lze je použít i v technologických systémech s nepřetržitým provozem
  • spolehlivá, odolná a bezúdržbová čerpadla
  • unikátní životnost s dlouhou servisní dobou
  • standardizované s jinými výrobci

Technické parametry

Základní parametry čerpadel AQS



Typ čerpadla

Dopravní výška

[m]

Průtok

[l/min]

Příkon

[kW]

Hmotnost (sólo/monoblok)

[kg]



AQS-1°

10

90

0,65



11,5 / 31

33

42

1,10

42

25

1,35



AQS-2°

10

100

0,86



14 / 36.5

42

64

1,50

82

25

2,20



AQS-3°

10

106

1,10



16.5 / 39

65

65

2,20

112

25

3,00



AQS-4°

60

80

2,20



19 / 42

102

55

3,00

160

20

4,00

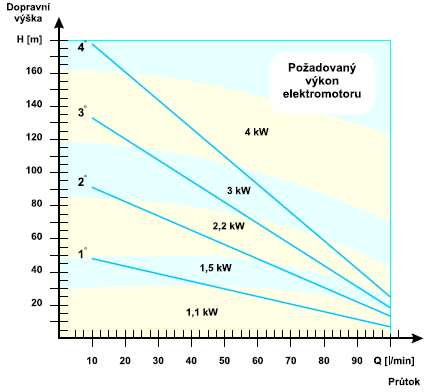

Výkonnostní křivka



Detaily čerpadla AQS

Samonasávací čerpadla s bočním kanálem a paprskovým oběžným kolem jsou dle požadované dopravní výšky řešena jako vícestupňová (1°- 3°; v průmyslovém provedení je k dispozici i varianta čtyřstupňová). Pro utěsnění hřídele je používána mechanická ucpávka. Sací a výtlačné hrdlo je v základním provedení opatřeno trubkovým závitem G 5/4“, u čerpadel určených pro kompletaci vodáren je výtlačné hrdlo opatřeno závitem G 1". Další variantou připojení je čerpadlo s plochou přírubou na sání čerpadla (ozančené jako provedení /PP). Jiné typy připojení vám provedeme dle konkrétní specifikace objednávky.

Čerpadla jsou dodávána s volně vyvedeným koncem hnací hřídele určená pro spojení se standardním patkovým elektromotorem umístěným na společném základovém rámu, nebo v monoblokovém uspořádání jako kompaktní soustrojí s elektromotorem. Čerpadla využívají množství původních konstrukčních řešení a prvků s přímým vlivem na zvýšení užitných, technických a designerských charakteristik zařízení.

Zásadní výhodou čerpadel je jejich samonasávací schopnost, která výrazně snižuje nároky na provedení sacího řadu.
