AQM 50

Tříplunžrová čerpadla s přímým pohonem klikové hřídele pro špičkové výkony do 60 kW a tlaky do 530 bar. Čerpadla AQM 50 dosahují průtoků až 100 l/min a jsou ideálním řešením pro náročné čištění betonu, asfaltu a dehtu, odstraňování barev, čištění potrubí a kanalizací, vhodné je i pro tlakové zkoušky a jako zdroj tlaku pro hydraulické systémy, lisy, buchary a jiné tvářecí stroje.

typ čerpadla / zařízení   AQM 50
Tlak   max. 530 bar
Průtok   max. 100 l/min
Výkon   max. 60 kW
Rozměry   487x235x703 mm
Hmotnost   160 kg
Materiál   nerez / litina
Cena (bez DPH)
na poptání

Charakteristika

  • vysoká spolehlivost a dlouhá životnost zaručena hydraulikou z kvalitní nerezové oceli a plunžry se speciálním nástřikem
  • minimální pulzace zajištěny precizní konstrukcí ventilových uzlů
  • důsledné oddělení prostorů s čerpaným médiem a olejové náplně klikové skříně vedou k vyšší provozní spolehlivosti čerpadla a nízkým nárokům na údržbu
  • dlouhé servisní intervaly jsou základním předpokladem minimálních provozních nákladů
  • čerpané médium: voda, vodní roztoky, oleje a mírně chemicky agresivní látky; jiná média lze čerpat po konzultaci s našimi vývojáři

Technické parametry

Parametrová tabulka

Max. výkon

[kW]

15

21

27

33

39

46

52

58

Otáčky klik. hřídele

[1/min]

200

300

400

500

600

700

800

900

Střední pístová rychlost

[m/s]

0,33

0,50

0,67

0,83

1,00

1,17

1,33

1,50

MODEL ČERPADLA

Průměr plunžrů

Maximální tlak

Průtok

Průtok

Průtok

Průtok

Průtok

Průtok

Průtok

Průtok

[mm]

[bar]

[l/min]

[l/min]

[l/min]

[l/min]

[l/min]

[l/min]

[l/min]

[l/min]

AQM 50 - 25

25

530

13

20

26

33

39

46

52

59

AQM 50 - 28

28

425

17

25

34

42

50

59

67

76

AQM 50 - 30

30

370

20

29

39

49

59

68

78

88

AQM 50 - 32

32

325

22

34

45

56

67

79

90

101

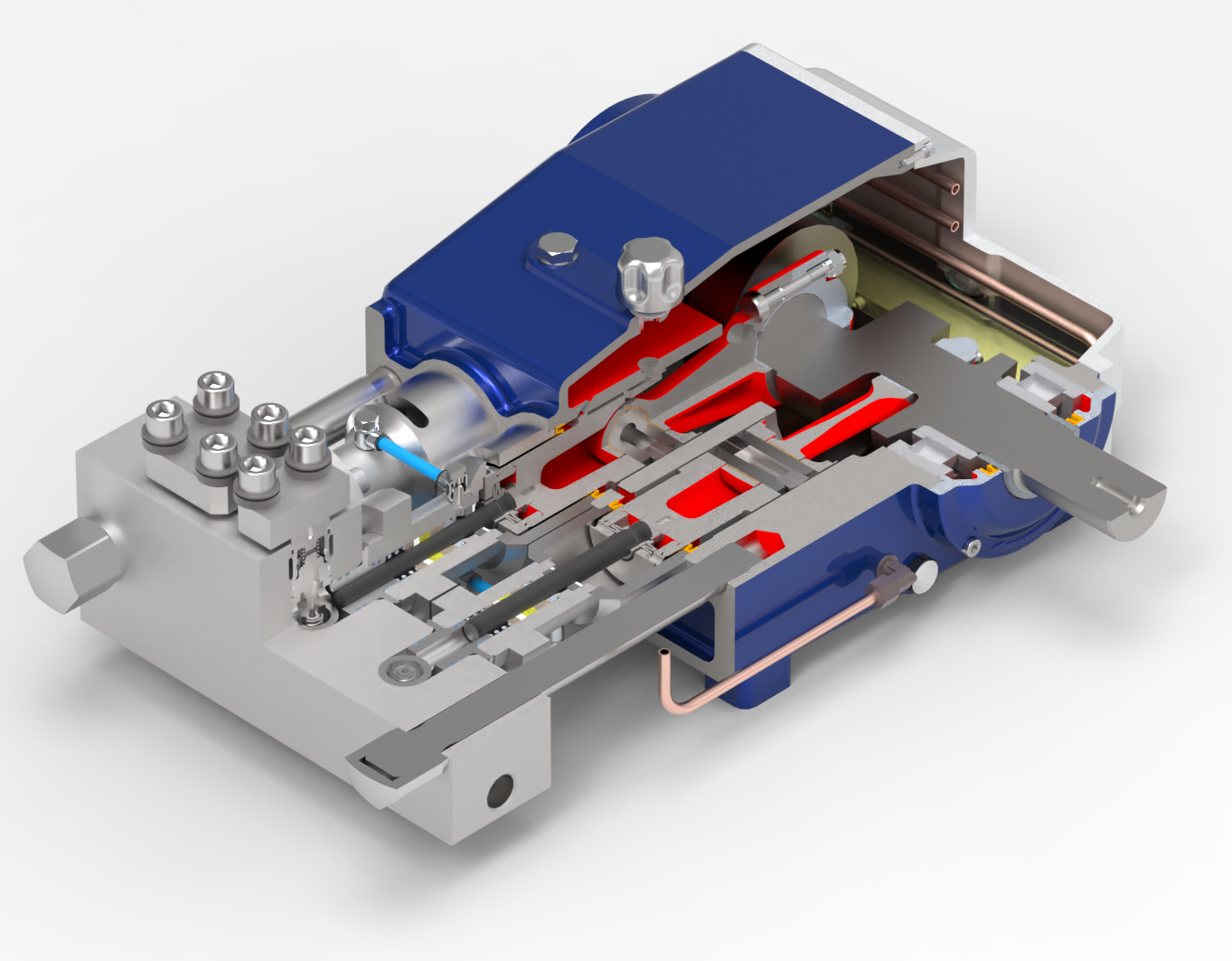

Popis čerpadla

Mechanická část čerpadla

  • ověřené konstrukční řešení klikového mechanismu
  • přímý náhon klikové hřídele od hnacího stroje, umožňující i radiální zatížení výstupní hřídele (možné pohánět řemenem = není nutno používat mechanické převodovky)
  • různé varianty provedení
    • hnací hřídel možné vyvést vpravo či vlevo
    • mazání olejovou mlhou nebo nucené (tlakové) mazání z externího zdroje (pro využití velmi nízkých otáček)
    • integrované vodní chlazení olejové náplně



Hydraulická část čerpadla

  • optimalizována dle požadavků na tlak, průtok a čerpané médium
  • resistentní vůči korozi a kavitaci (materiál z feritické a austenitické korozivzdorné oceli)
  • dle požadavků lze hydraulické díly vyrobit z ocelí různých jakostí a konstrukčně přizpůsobit čerpadlo k čerpání téměř libovolného média (chemicky agresivní látky, vysoce viskózní kapaliny, nestandardní teplota, mechanicky znečištěné kapaliny, apod.) – více v sekci Zakázková výroba čerpadel



Ventilové uzly

  • precizní konstrukce zajišťuje minimální pulzaci v systému
  • přizpůsobené k pneumatickému vypínání sacích ventilů za účelem volitelného řízení čerpadla



Ucpávky čerpadla

  • řešeny jako bezúdržbové kroužkové pro minimalizaci nároků na obsluhu



Plunžr

  • široký rozsah průměrů uspokojí veškeré požadavky zákazníků
  • vyroben z vysoce kvalitní austenitické oceli
  • nadstandardní životnost dosažena kombinací vysoce tvrdého a odolného nástřiku s kvalitním povrchovým opracováním








Typové označení čerpadel
