Skúšobné zariadenie pre hydrostatické tlakové skúšky 250 bar

Zákazková výroba vysokotlakových skúšobných zariadení pre hydraulické tlakové skúšky trubiek, výmenníkov, kotlov, tlakových nádob a iných výrobkov až do tlaku 250 bar s prietokom 4 l / min.

CHARAKTERISTIKA

Tlakovacia agregáty s technickým označením Aqtau 2,2-250 / 4 a Aqtau 0,75-120 / 2 boli navrhnuté, skonštruované a vyrobené na základe špecifických potrieb zákazníka - výrobca membránových stien a časti kotlov, tepelných výmenníkov, tlakových nádob , parovodov, plynovodov a spalinovodů a iných technologických zariadení.

POSTUP

Po spustení tlakovacieho agregátu motorovým spúšťačom, pričom je zaistený zdroj vstupnej vody (1-6 bar) a prepojenie výtlaku s tlakovým objektom a naplnenie tlakovaného objektu kvapalinou, zahájime tlakovania. A to tak, že priťahujeme regulátor tlaku až po dosiahnutí požadovaného tlaku. Regulácia tlaku a prietoku je možná iba ručným nastavením na regulátora tlaku, kedy prebytočnú kvapalinu odpúšťa. Po natlakovaní testovaného zariadenie je vhodné uzatvoriť tlakový objekt uzatváracou armatúrou na výtlačnej vetve. Po dobe výdrže na skúšobnom tlaku je tlakovanie možné odtlakovať cez VT ventil na odpúšťací vetve.

Pre ďalšie tlakovanie rovnakého objektu na rovnaký tlak je možné ponechať regulátor tlaku nastavený na konečnej hodnote predchádzajúceho tlakovanie

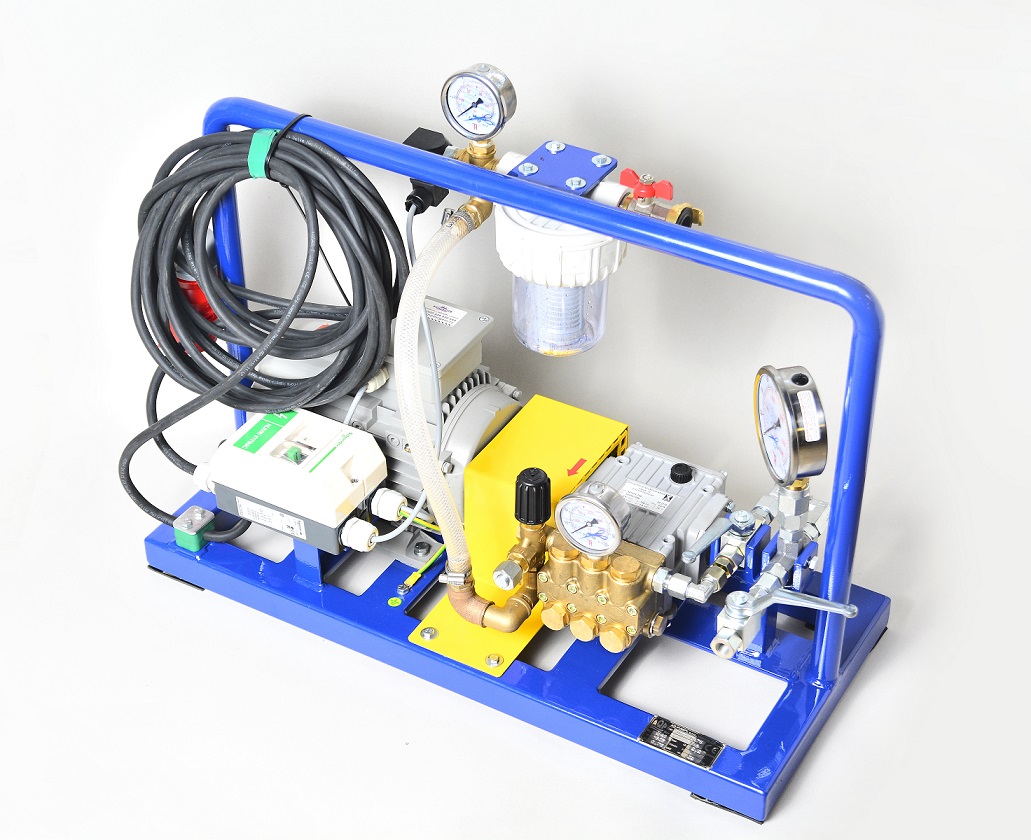

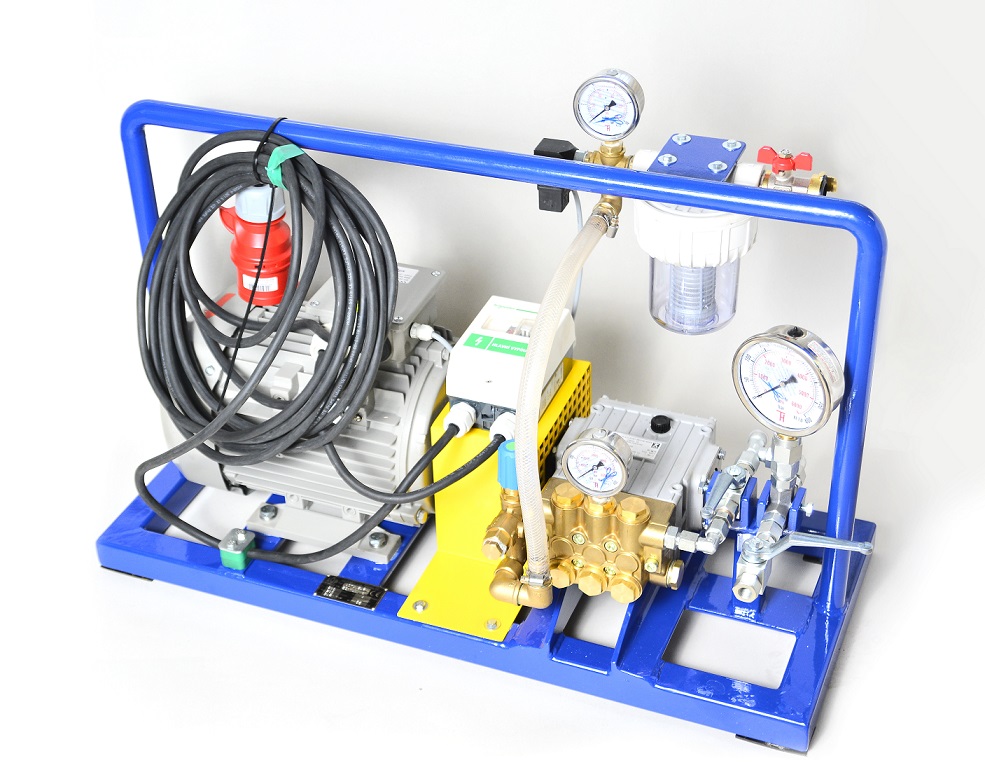

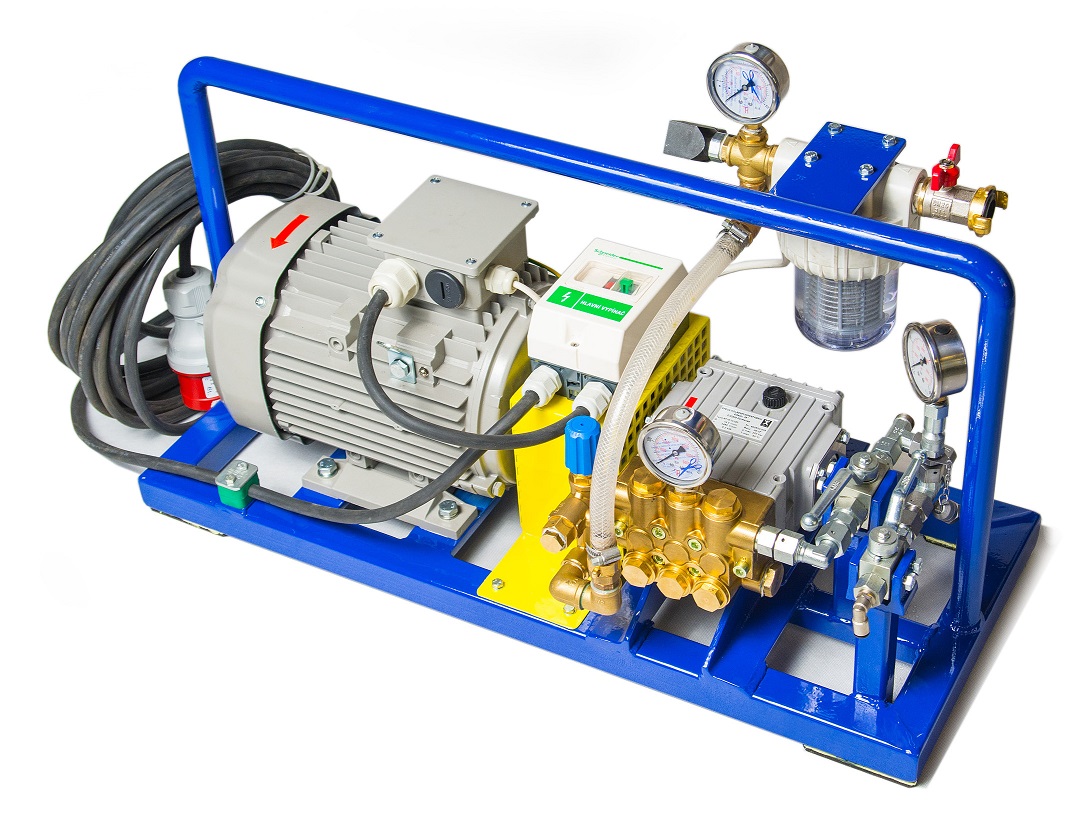

OPIS

  • tříplunžrové čerpadlo SPECK
  • regulátor tlaku VRF
  • výtlačná prípojka pre VT hadicu DN6; M18x1,5-DKOS-OUT
  • vstupný prípojka Geka
  • NT manometer 0-10 bar, NG60 < / span>
  • VT manometer 0-400 bar čerpadla NG60 < / span>
  • VT uzatvárací guľový ventil DN6; PN500 - na výtlačné vetve
  • VT uzatvárací guľový ventil DN6; PN500 - odľahčovacie
  • VT manometer 0-400 bar - na výtlačné vetve, NG 100-kalibrovaný
  • filter vstupnej vody
  • tlakový spínač - sací tlak
  • spojka JAW FLEX
  • kryt spojky
  • ACA 112 M-6 / RP - 2,2 kW; 955 ot / min; 230 / 400V; D / Y; 50Hz; IMB3; IP55; IE3; 3xPTC
  • motorový spúšťač
  • kábel 10 metrov s koncovkou 16A
  • spoločný rám

Parametrovo TABUĽKA

Tlak max.

250 bar

Prietok max.

4 l / min

Otáčky

955 ot./min

Výkon elektromotora

2,2 kW

Hmotnosť

68 kg

Rozmery

820x330x510 cm
