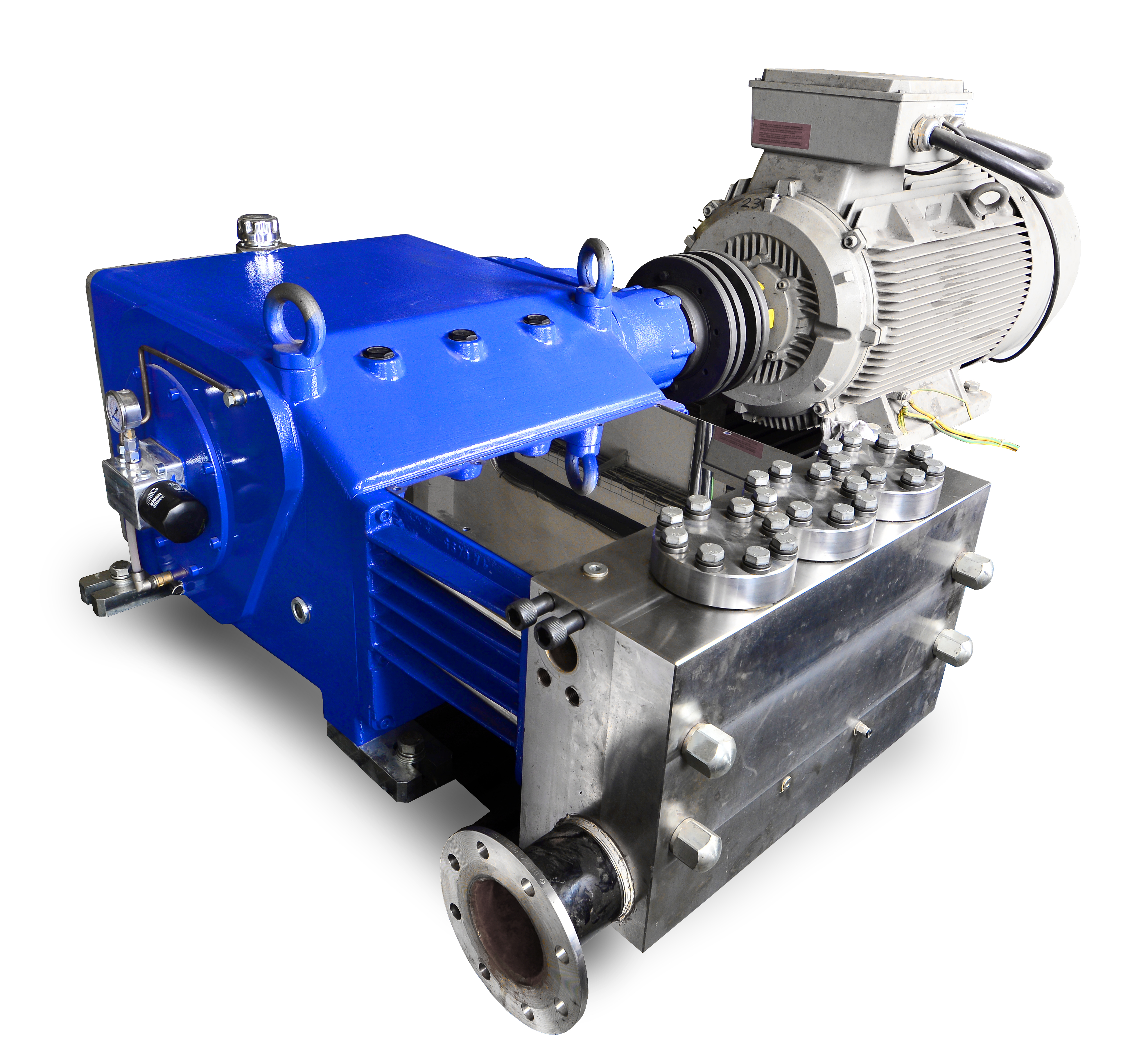

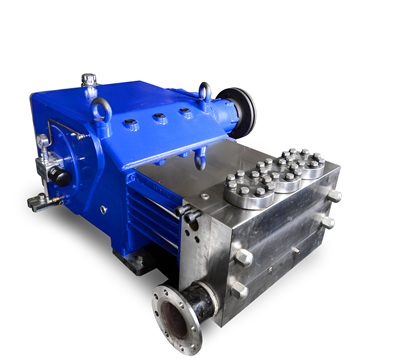

AQx 130

Wysokociśnieniowe, wytrzymałe trójplungerowe pompy AQx 130 zostały zaprojektowane do mocy aż 300 kW i przeznaczone są do pracy w wymagających warunkach ciągłej eksploatacji przy zachowaniu 100% niezawodności. W zależności od klasy ciśnieniowej pompy te dzielą się na serię wysokociśnieniową AQH 130 (650–1250 barów), serię średniociśnieniową AQM 130 (300–650 barów), serię niskociśnieniową AQL 130 (100–300 barów) oraz serię AQLL 130 (0–170 barów) dla maksymalnych przepływów do 1700 l/min.

Ze względu na zakres mocy pomp możliwości ich zastosowania są bardzo szerokie – od hydrorozbiórki i zautomatyzowanej renowacji konstrukcji betonowych, czyszczenia instalacji technologicznych, wymienników, systemów rurowych i zbiorników, poprzez pompowanie procesowe, dozowanie i transport różnego rodzaju cieczy, aż po wysokociśnieniowe usuwanie zgorzeliny oraz źródło ciśnienia dla pras i maszyn do obróbki plastycznej.

rodzaj pompy / urządzenia		AQx 130
Ciśnienie		300 bar
Wydajność		956 l/min
Moc		312
Wymiary		1075x894x533 mm
Waga		1790
Materiał		stal nierdzewna / żeliwo

Cena (netto)

na zapytanie

Opis

solidna konstrukcja do najbardziej wymagających warunków przemysłowych i eksploatacyjních.
długą żywotność pompy zapewniona dzięki nierdzewnej części hydraulicznej z plungerami pokrytymi warstwą węglików spiekanych
dokładne oddzielenie przestrzeni z tłoczonym medium od olejowego wypełnienia skrzyni korbowej prowadzi do wyższej niezawodności pracy pompy oraz minimalizacji wymagań konserwacyjnych
długie i niezawodne interwały serwisowe są podstawowym warunkiem niskich kosztów eksploatacji
tłoczone medium: pompa jest przeznaczona przede wszystkim do tłoczenia wody, olejów oraz lekko chemicznie agresywnych cieczy z zanieczyszczeniami mechanicznymi do 0,1 mm; po konsultacji z działem rozwoju możliwe jest dostosowanie wykonania również do tłoczenia specyficznych lub niestandardowych cieczy

Dane techniczne

Tabela parametrów

Vstępne obroty:	[1/min]	1 486	1 486	1 486	1 486	1 486
Numer przełożenia:		1	2	3	4	5
Przełożenie:	[-]	4,15	3,68	3,29	2,96	2,68
Obroty wału korbowego:	[1/min]	358	404	451	502	555
Średnia prędkość tłoka:	[m/s]	1,55	1,75	1,96	2,17	2,40
Maks. teoretyczna wydajność pompy:	[kW]	198	223	249	277	307

Pompa:	Średnica plunżerów	Maks. ciśnienie	Przepływ Qt	Moc	Przepływ Qt	Moc	Przepływ Qt	Moc	Przepływ Qt	Moc	Przepływ Qt	Moc
	[mm]	[bar]	[1/min]	[kW]	[1/min]	[kW]	[1/min]	[kW]	[1/min]	[kW]	[1/min]	[kW]
AQH 130-25	25	1250	69	143	77	161	86	180	96	200	106	221
AQH 130-28	28	1250	86	179	97	202	108	226	120	251	133	278
AQH 130-30	30	1205	99	198	111	223	124	250	138	278	153	307
AQH 130-32	32	1055	112	197	127	223	142	249	157	277	174	306
AQH 130-36	36	835	142	198	160	223	179	249	199	277	220	306
AQM 130-40	40	675	175	197	198	223	221	249	246	277	272	306
AQM 130-45	45	535	222	198	250	223	280	250	311	278	344	307
AQM 130-50	50	435	274	199	309	224	346	251	384	279	425	308
AQM 130-55	55	360	332	199	374	224	418	251	465	279	514	308
AQL 130-60	60	300	395	197	445	223	498	249	553	277	612	306
AQL 130-65	65	255	463	197	522	222	584	248	649	276	718	305
AQL 130-70	70	220	537	197	606	222	678	248	753	276	833	305
AQL 130-75	75	190	617	195	695	220	778	246	865	274	956	303
AQLL 130-80	80	170	702	199	791	224	885	251	984	279	1088	308
AQLL 130-90	90	135	888	200	1001	225	1120	252	1245	280	1376	310
AQLL 130-100	100	110	1097	201	1236	227	1383	254	1537	282	1699	312

Część mechaniczna pompy

sprawdzone konstrukcyjne rozwiązanie mechanizmu korbowego
częścią podstawowego wykonania jest skrzynia przekładniowa z możliwością wyboru przełożenia
smarowanie zapewnione jest przez mgłę olejową oraz smarowanie ciśnieniowe za pomocą pompy zębatej, która jest napędzana bezpośrednio przez wał korbowy
różne warianty wykonania:
- wał napędowy może być wyprowadzony po prawej lub lewej stronie
- konstrukcyjnie możliwe jest dostosowanie do bezpośredniego napędu wału korbowego od maszyny napędowej, umożliwiające również obciążenie promieniowe wału wyjściowego (napęd pasowy)
- zintegrowane wodne chłodzenie oleju w podstawowym wykonaniu
- dla wyższych mocy można zastosować dodatkowy, wydajny system chłodzenia z wykorzystaniem zewnętrznego obiegu chłodzącego oraz z użyciem tłoczonego medium
wbudowana przekładnia z kilkoma wariantami przełożenia w znacznym stopniu ułatwia dostosowanie pompy do wymaganych parametrów

Część hydrauliczna pompy

zoptymalizowana zgodnie z wymaganiami dotyczącymi ciśnienia, przepływu oraz tłoczonego medium
odporna na korozję i kawitację – wszystkie elementy mające kontakt z tłoczonym medium wykonane są co najmniej z ferromagnetycznej stali nierdzewnej
zgodnie z wymaganiami części hydrauliczne mogą być wykonane ze stali różnych gatunków, a konstrukcja pompy może być dostosowana do tłoczenia niemal dowolnego medium (substancje chemicznie agresywne, ciecze o wysokiej lepkości, niestandardowa temperatura, ciecze zanieczyszczone mechanicznie itp.)

Zespoły zaworowe

precyzyjna konstrukcja zapewnia minimalną pulsację w układzie
przystosowane do pneumatycznego wyłączania zaworów ssących w celu opcjonalnego sterowania pompą

Uszczelnienie pompy

bezobsługowe, miękkie, pierścieniowe (pierścienie z dociśnięciem szczeliwa sprężyną)
do chłodzenia i przepłukiwania uszczelnień stosowana jest tłoczona ciecz (jeżeli nie jest wymagane chłodzenie i płukanie uszczelnień zewnętrzną chłodzoną wodą)

Tłok plungerowy

różny zakres średnic spełnia wszystkie wymagania klientów
wykonany z wysokiej jakości stali austenitycznej
ponadstandardowa żywotność osiągnięta dzięki połączeniu bardzo twardej i odpornej powłoki natryskowej z wysokiej jakości obróbką powierzchniową
