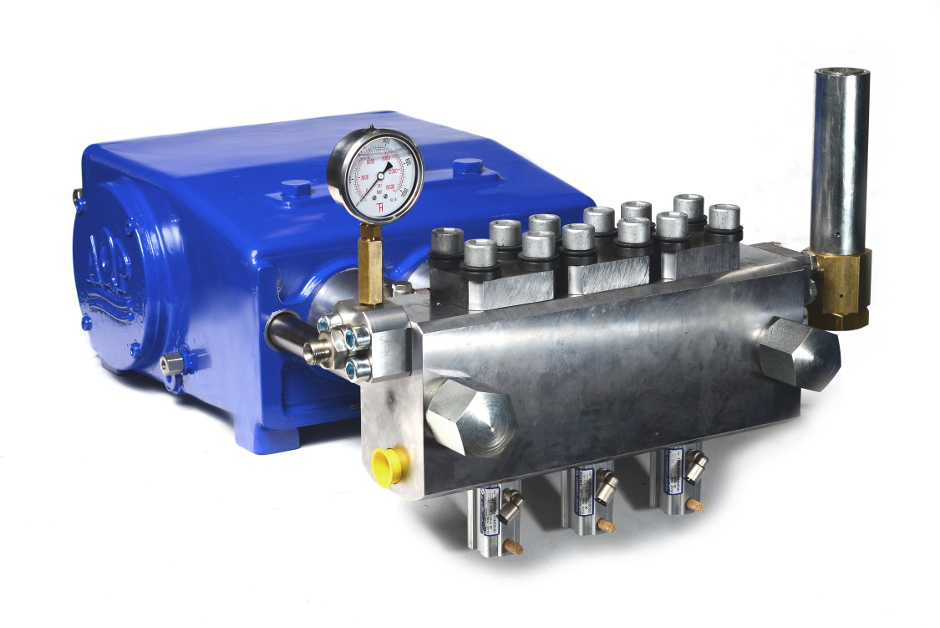

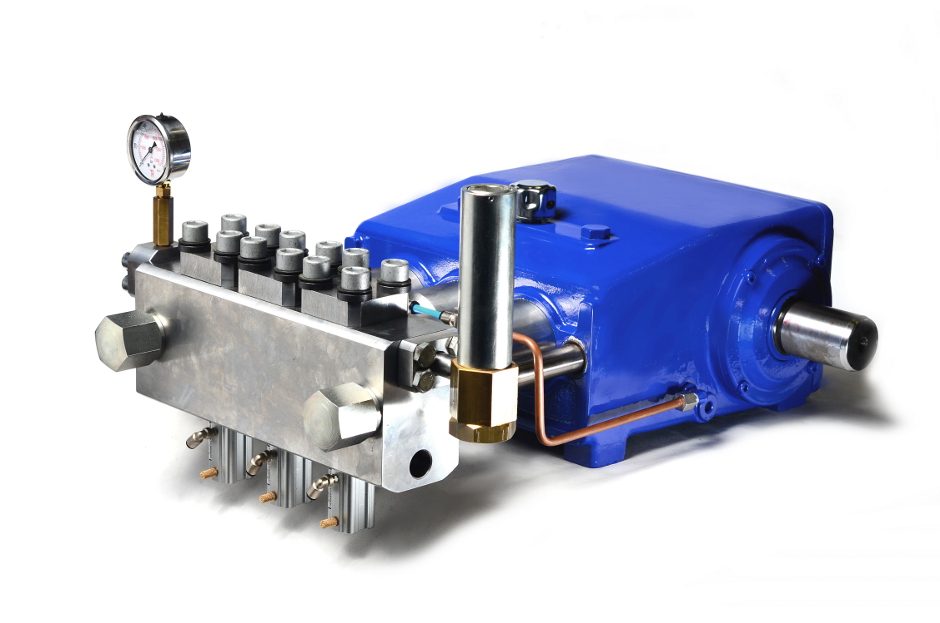

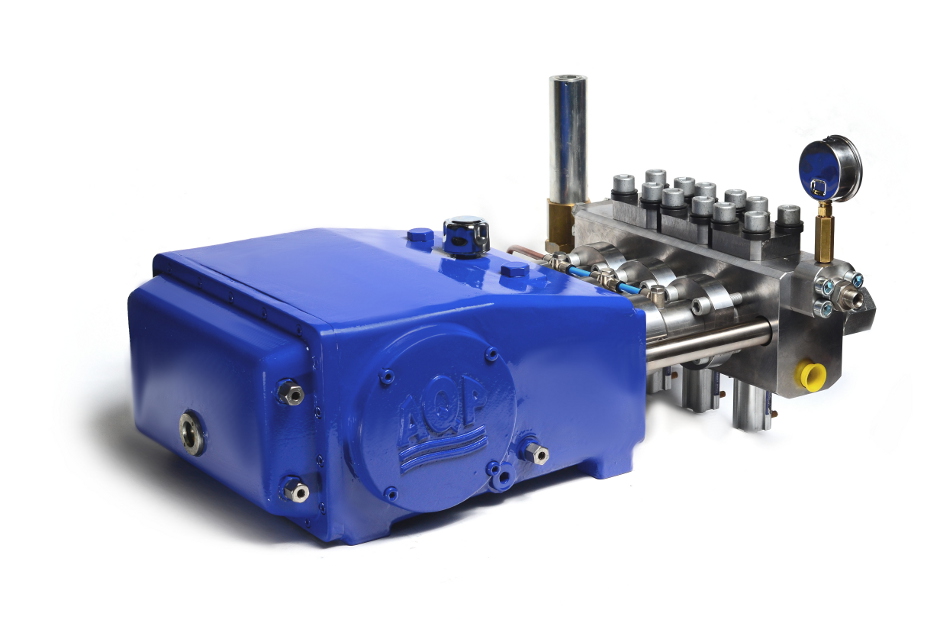

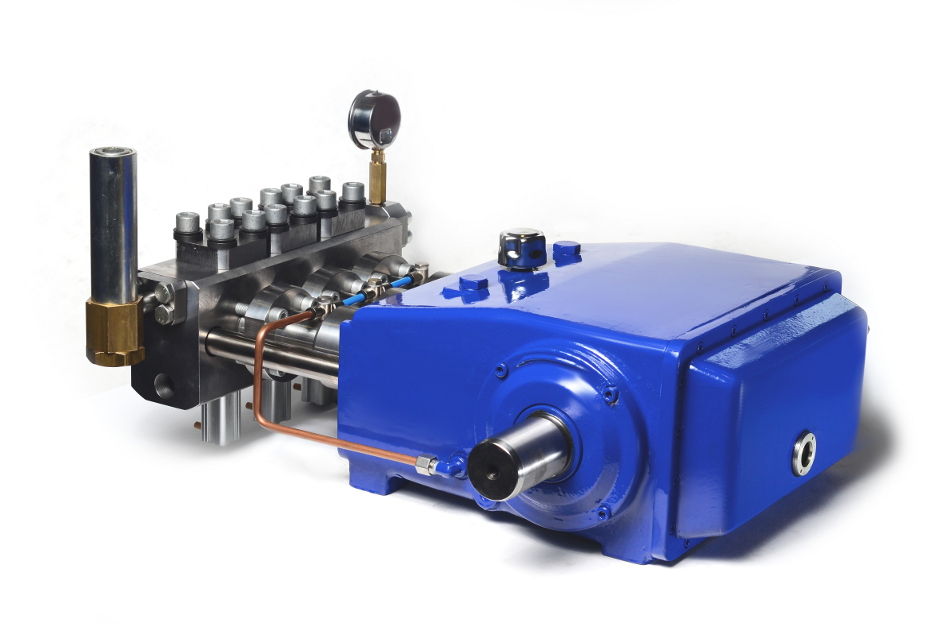

AQH 50

Tříplunžrová čerpadlá s priamym pohonom kľukové hriadele pre špičkové výkony do 60 kW a tlaky do 1150 bar . Čerpadlá AQH 50 dosahujú prietokov až 54 l / min a sú ideálnym riešením pre náročných sanácie betónu a železobetónových konštrukcií, deštrukčné a únavovej tlakové skúšky vysokotlakových potrubí, tlakových nádob a iných výrobkov, odstraňovanie farieb a nečistôt .

Vysokotlakové čerpadlá sú ďalej vhodná ako zdroj tlaku pre hydraulické systémy, agergáty, lisy, buchary pod.

typ čerpadla / zariadenia		AQH 50 / AQE 50
Tlak		max. 1150 bar
Průtok		max. 54 l / min
Výkon		max. 60 kW
Hmotnost		160 kg
Rozsah teplôt		50 ° C
Materiál		nerez / liatina

Cena (bez DPH)

na objednávku

Charakteristika

vysoká spoľahlivosť a dlhá životnosť zaručená hydraulikou z kvalitnej nehrdzavejúcej ocele a plunžre so špeciálnym nástrekom
minimálna pulzácia zaistené precízne konštrukciou ventilových uzlov
dôsledné oddelenie priestorov s čerpaným médiom a olejovej náplne kľukovej skrine vedú k vyššej prevádzkovej spoľahlivosti čerpadla a nízkym nárokom na údržbu
dlhé servisné intervaly sú základným predpokladom minimálnych prevádzkových nákladov
čerpané médium : voda, vodné roztoky, oleje a mierne chemicky agresívne látky; iné médiá možno čerpať po konzultácii s našimi vývojármi

Technické parametre

Parametrovo tabuľka

*Max. príkon:*		*[kW]*	23	30	36	47	55	60
*Otáčky kľukové hriadele :*		*[1/min]*	364	453	566	728	849	926
*Stredná piestová rýchlost:*		*[m/s]*	0,61	0,75	0,94	1,21	1,41	1,54
*MODEL ČERPADLA*	*Priemer plunžer*	*Maximální tlak*	*Preitok*	*Preitok*	*Preitok*	*Preitok*	*Preitok*	*Preitok*
*MODEL ČERPADLA*	*[mm]*	*[bar]*	*[l/min]*	*[l/min]*	*[l/min]*	*[l/min]*	*[l/min]*	*[l/min]*
AQE 50 - 16	16	1 150	11	14	18	22	27	29
AQH 50 - 18	18	1 022	14	17	21	27	32	35
AQH 50 - 20	20	828	17	21	26	34	40	43
AQH 50 - 22	22	685	21	26	32	41	48	52

POPIS

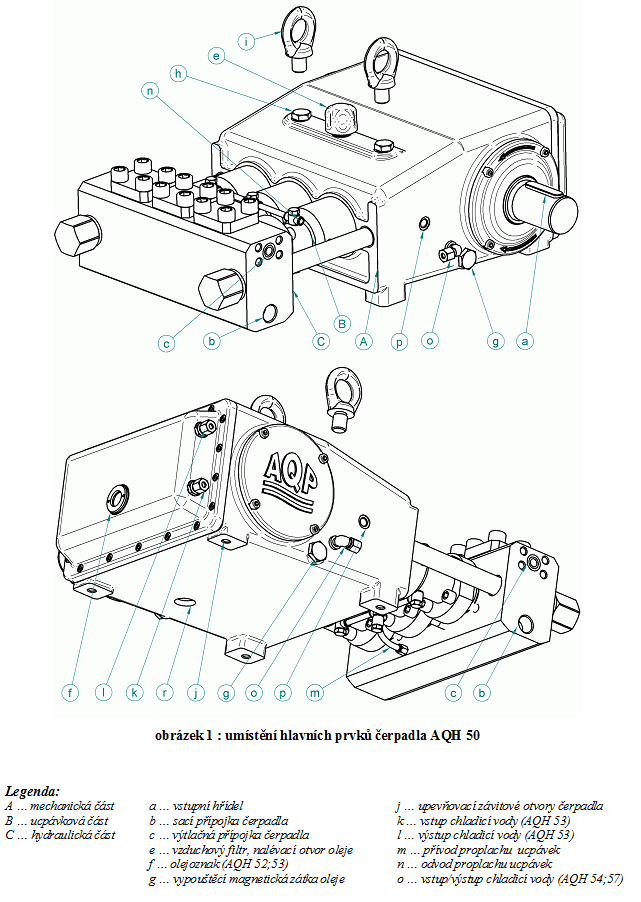

Mechanická časť čerpadla

overené konštrukčné riešenie kľukového mechanizmu
priamy náhon kľukového hriadeľa od hnacieho stroja, umožňujúce aj radiálne zaťaženie výstupného hriadeľa (možnosť pohonu remeňom, nie je nutné používať mechanické prevodovky)
rôzne varianty vyhotovenia:
- hnací hriadeľ možné vyviesť vpravo či vľavo
- mazanie olejovou hmlou alebo nútenej (tlakové) mazanie z externého zdroja (pre využitie veľmi nízkych otáčok)
- integrované vodné chladenie olejovej náplne

Hydraulické časť čerpadla

optimalizovaná podľa požiadaviek na tlak, prietok a čerpané médium
rezistentné voči korózii a kavitácii (materiál z duplexnej, feritickej a austenitickej nehrdzavejúcej ocele)
podľa požiadaviek možno hydraulické diely vyrobiť z ocelí rôznych akostí a konštrukčne prispôsobiť čerpadlo na čerpanie takmer ľubovoľného média (chemicky agresívne látky, vysoko viskózne kvapaliny, neštandardné teplota, mechanicky znečistené kvapaliny, apod.) - viac v sekcii Zakázková výroba čerpadiel

Ventilový uzly

precízna konštrukcia zaisťuje minimálnu pulzáciu v systéme
uspôsobené k pneumatickému vypínanie sacích ventilov na účely voliteľného riadenie čerpadla

Upchávky čerpadlá

riešené ako bezúdržbové krúžkové pre minimalizáciu nárokov na obsluhu

Plunžery

široký rozsah priemerov uspokojí všetky požiadavky zákazníkov
vyrobené z vysoko kvalitnej austenitickej ocele
nadštandardné životnosť dosiahnutá kombináciou vysokotvrdého a odolného nástreku s kvalitným povrchovým opracovaním

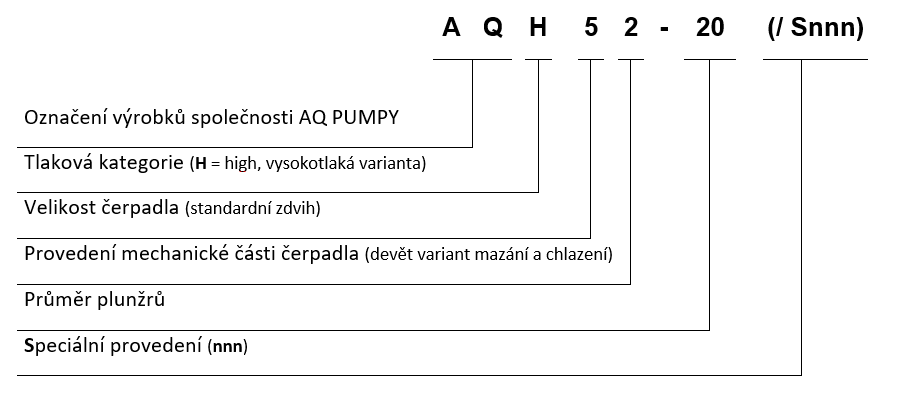

Typové označenie čerpadiel

Dokumenty na stiahnutie

technické informácie (0.08 MB)

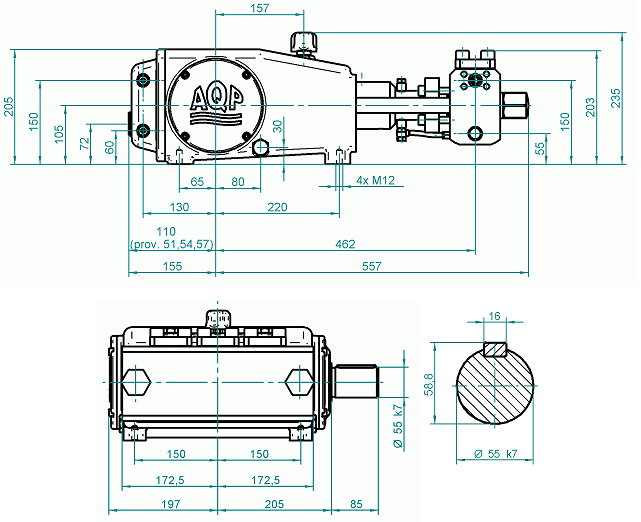

Pripojenie AQH 50 (0.08 MB)
