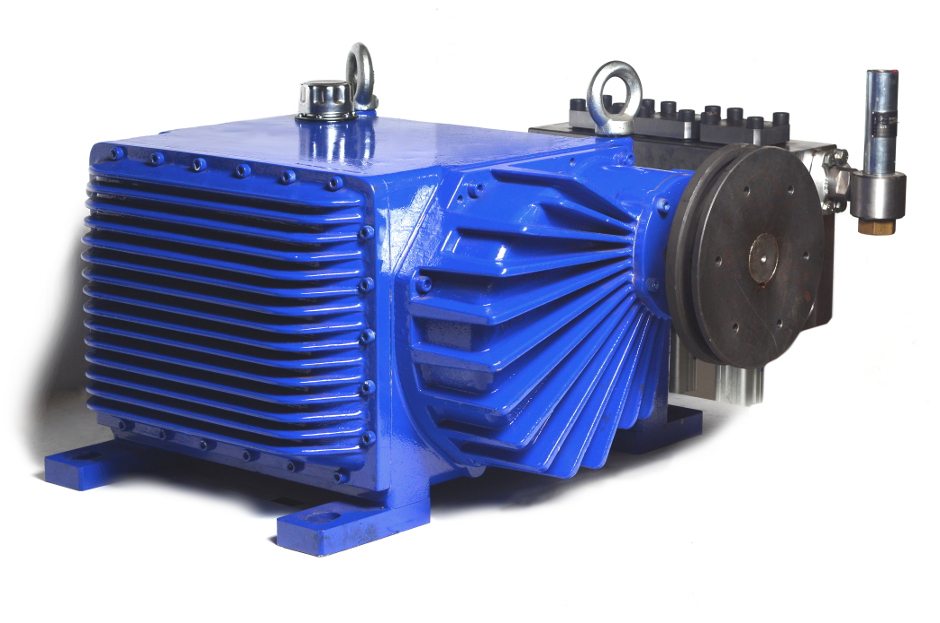

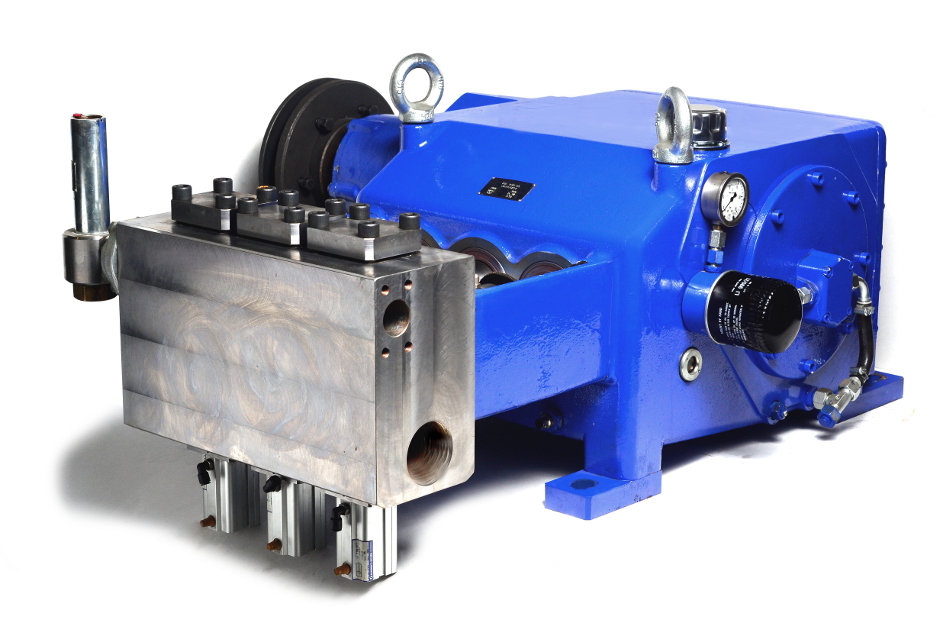

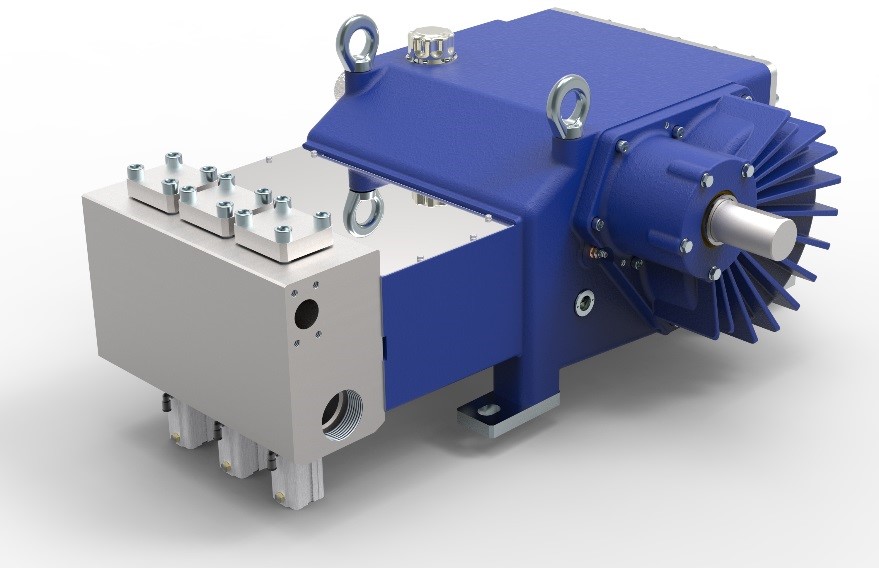

AQL 80

Vysokotlakové horizontálne tříplunžrové čerpadlo AQL 80 je konštruované pre špičkový výkon 160 kW pre maximálny tlak 315 bar , prípadne maximálny prietok až 516 l / min . Čerpadlo nájde svoje uplatnenie pri náročných čistiacich aplikáciách, v systémoch ostreku okují či ako zdroj tlaku v rôznych typoch hydraulických systémov, pracujúcich ako na báze olejov, tak aj na báze emulzií či čistej vody.

V základnom prevedení je čerpadlo vybavené integrálne jednostupňovou prevodovkou umožňujúci u väčšiny aplikácií priamy pohon čerpadla bežne dostupnými motormi a interným chladičom olejovej náplne čerpadla, ktorý je možné pre vyššie výkony doplniť výkonným externým chladičom.

typ čerpadla / zariadenia AQL 80

Tlak max. 315 bar

Průtok max. 516 l / min

Výkon max. 160 kW

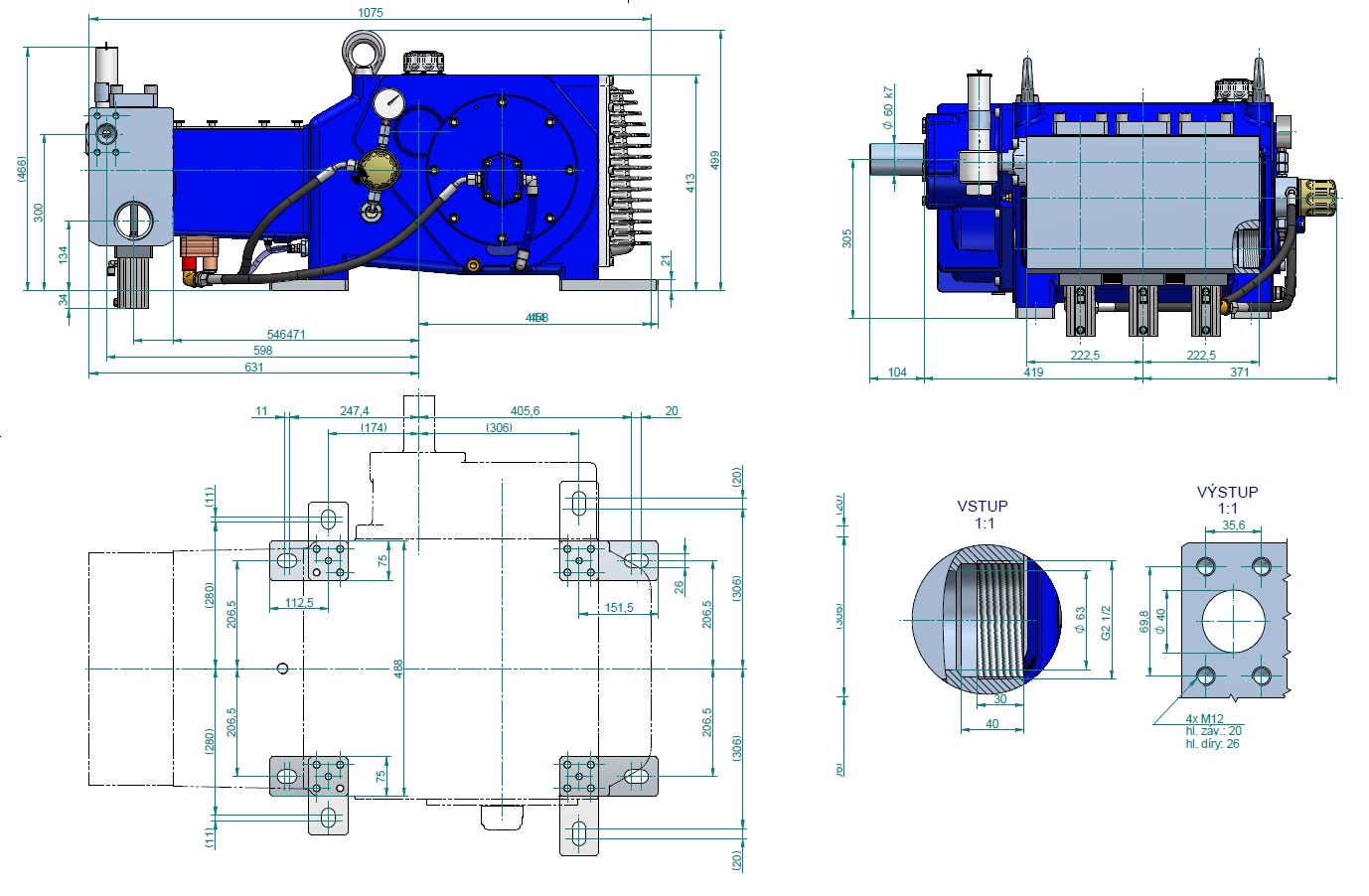

Rozmery 1075x894x533 mm

Hmotnost 600 kg

Materiál nerez / liatina

Cena (bez DPH)

na objednávku

Charakteristika

robustná konštrukcia predurčuje čerpadlo pre nasadenie v najnáročnejších podmienkach

vysoká spoľahlivosť a dlhá životnosť čerpadla je zabezpečovaná hydraulickou časťou čerpadla, ktorá je vyrobená z kvalitnej nehrdzavejúcej ocele spolu s plunžre so špeciálnym nástrekom

dôsledné oddelenie priestorov s čerpaným médiom a olejovej náplne kľukovej skrine vedie k vyššej prevádzkovej spoľahlivosti čerpadla a minimalizáciu nárokov na údržbu

dlhé servisné intervaly sú základným predpokladom nízkych prevádzkových nákladov

čerpané médium: primárne určené na čerpanie vody, olejov a mierne chemicky agresívnych látok s mechanickým znečistením až 0,1 mm, po konzultácii s našimi vývojármi je možné prispôsobiť na čerpanie takmer akejkoľvek kvapaliny

Technické parametre

Parametrovo tabuľka

Vstupné otáčky

[1 / min]

1 486

Číslo prevodu

[-]

1

2

3

4

5

6

Prevod

[-]

3,93

3,31

2,83

2,45

2,14

1,88

Otáčky kľučiek. hriadele

[1 / min]

378

449

524

607

696

793

Výkon

[kW]

76

90

105

121

139

158

Označenie čerpadlá

Max. tlak

[bar]

Prietok

[l / min]

Prietok

[l / min]

Prietok

[l / min]

Prietok

[l / min]

Prietok

[l / min]

Prietok

[l / min]

AQL 80 - 45

315

137

162

189

218

249

283

AQL 80 - 50

255

171

203

236

272

311

353

AQL 80 - 55

210

209

247

288

332

379

431

AQL 80 - 60

175

250

295

344

397

454

516

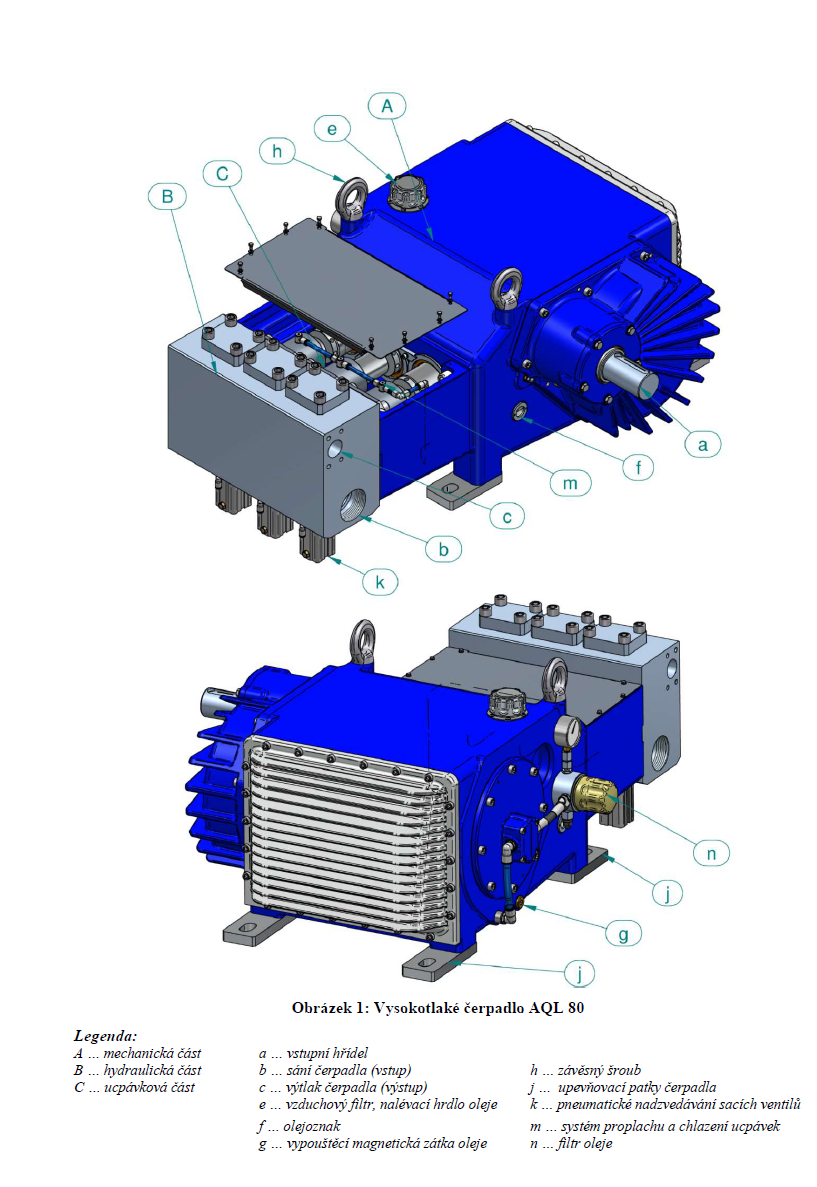

Popis čerpadlá

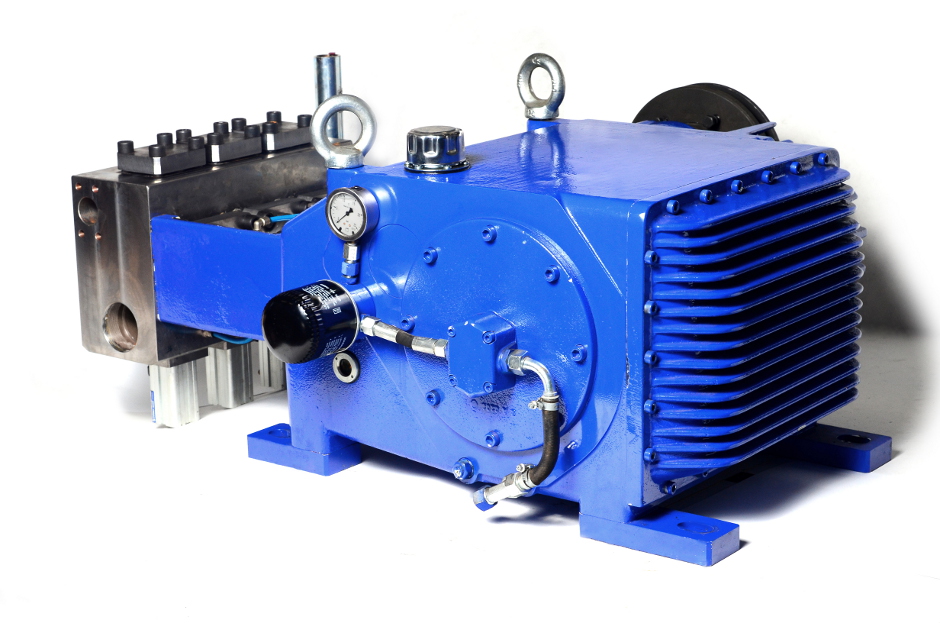

Mechanická časť čerpadla

overené konštrukčné riešenie kľukového mechanizmu

integrálnou súčasťou mechanickej časti čerpadla je aj pristavaná jednostupňová prevodovka s možnosťou voľby zo širokej rady prevodových pomerov, čo významnou mierou uľahčuje prispôsobenie čerpadla požadovaným parametrom

Mazanie zabezpečené olejovou hmlou a tlakovým mazaním pomocou zubového čerpadla, ktoré je poháňané priamo kľukovým hriadeľom

rôzne varianty vyhotovenia

hnací hriadeľ možné vyviesť vpravo či vľavo

konštrukčne možné upraviť pre priamy náhon kľukové hriadele od hnacieho stroja, umožňujúce aj radiálne zaťaženie výstupného hriadeľa (pohon remeňom)

integrované vodné chladenie olejovej náplne v základnej prevedení

pre vyššie výkony je možné doplniť o efektívny systém chladenia pomocou externého chladiaceho okruhu a s využitím čerpanej kvapaliny

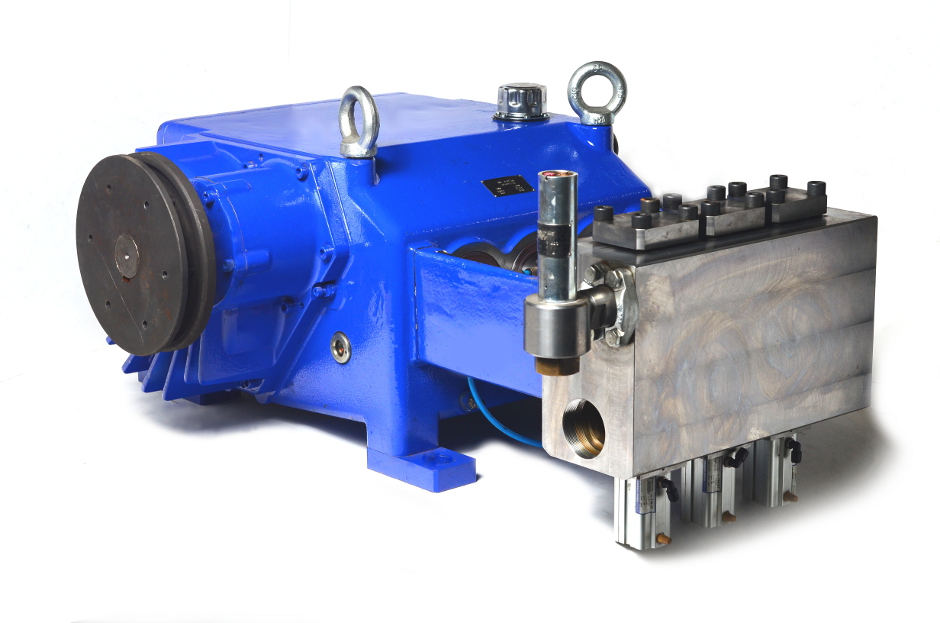

Hydraulické časť čerpadla

optimalizovaná podľa požiadaviek na tlak, prietok a čerpané médium

rezistentné voči korózii a kavitácii - všetky súčasti prichádzajúce do styku s čerpaným médiom sú vyrobené aspoň z feromagnetické nerezovej ocele

podľa požiadaviek možno hydraulické diely vyrobiť z ocelí rôznych akostí a konštrukčne prispôsobiť čerpadlo na čerpanietakmer ľubovoľného média (chemicky agresívne látky, vysoko viskózne kvapaliny, neštandardné teplota, mechanicky znečistené kvapaliny, apod.) - viac v sekcii Zákazková výroba čerpadiel

Ventilový uzly

precízna konštrukcia zaisťuje minimálnu pulzáciu v systéme

prispôsobené k pneumatickému vypínanie sacích ventilov na účely voliteľného riadenie čerpadla

Upchávky čerpadlá

bezúdržbové, mäkké, krúžkové (krúžky s dotlačením povrazcov pružinou).

na chladenie a preplachu upchávok je použitá čerpaná kvapalina

Plunžer

široký rozsah priemerov uspokojí všetky požiadavky zákazníkov

vyrobený z vysoko kvalitnej austenitickej ocele

nadštandardné životnosť dosiahnutá kombináciou vysoko tvrdého a odolného nástreku s kvalitným povrchovým opracovaním

Typové označenie čerpadiel

Dokumenty na stiahnutie

technické informácie (2.2 MB)

Popis čerpadla (0.57 MB)

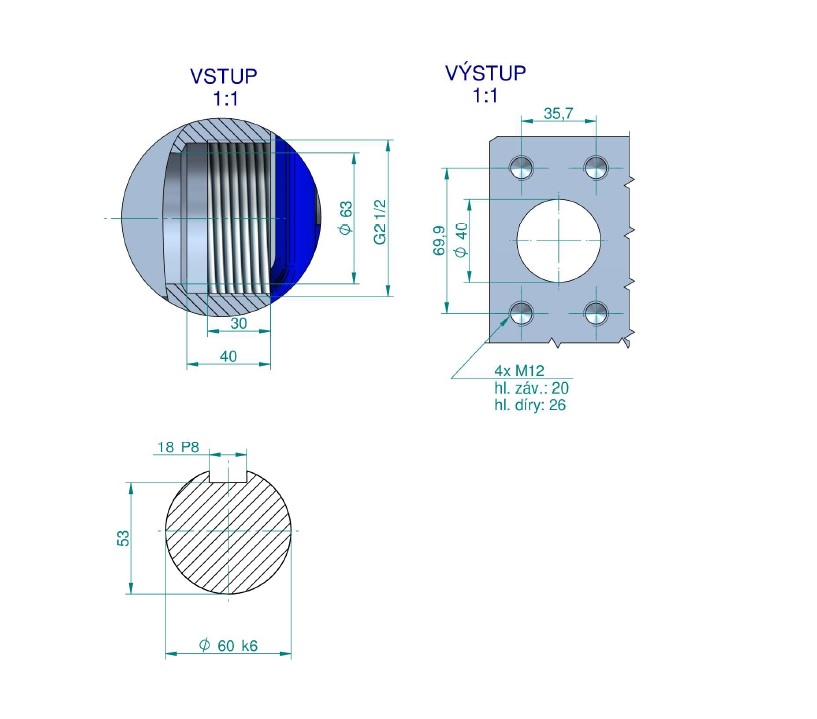

pripojenie (0.06 MB)

typ čerpadla / zariadenia		AQL 80
Tlak		max. 315 bar
Průtok		max. 516 l / min
Výkon		max. 160 kW
Rozmery		1075x894x533 mm
Hmotnost		600 kg
Materiál		nerez / liatina

Vstupné otáčky	[1 / min]	1 486
Číslo prevodu	[-]	1	2	3	4	5	6
Prevod	[-]	3,93	3,31	2,83	2,45	2,14	1,88
Otáčky kľučiek. hriadele	[1 / min]	378	449	524	607	696	793
Výkon	[kW]	76	90	105	121	139	158
Označenie čerpadlá	Max. tlak [bar]	Prietok [l / min]	Prietok [l / min]	Prietok [l / min]	Prietok [l / min]	Prietok [l / min]	Prietok [l / min]
AQL 80 - 45	315	137	162	189	218	249	283
AQL 80 - 50	255	171	203	236	272	311	353
AQL 80 - 55	210	209	247	288	332	379	431
AQL 80 - 60	175	250	295	344	397	454	516
