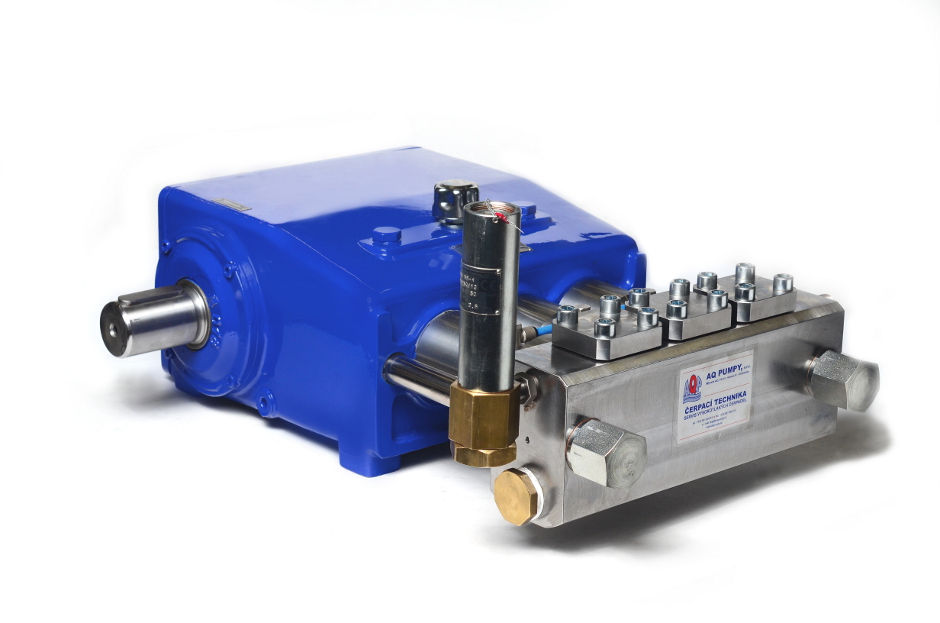

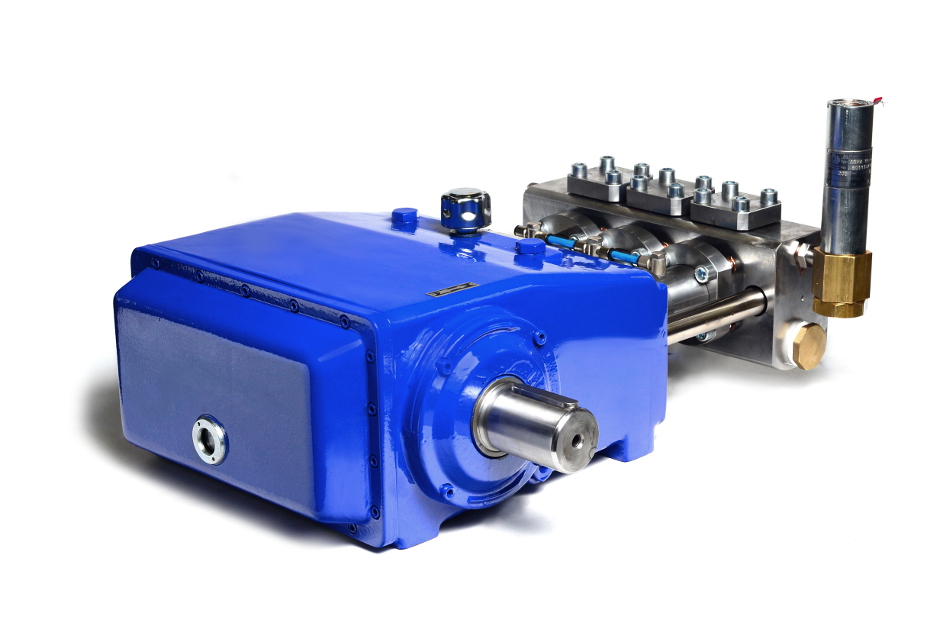

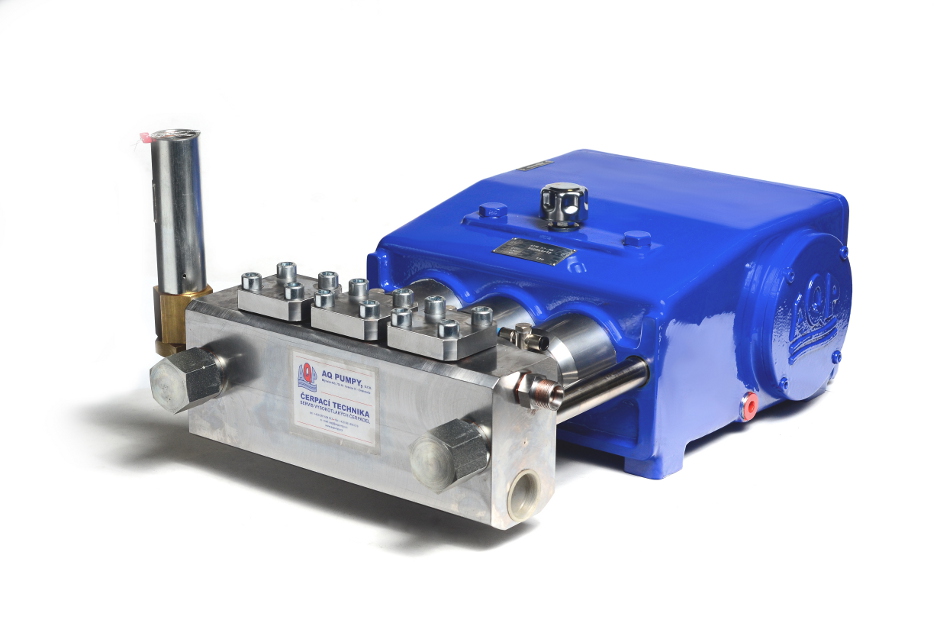

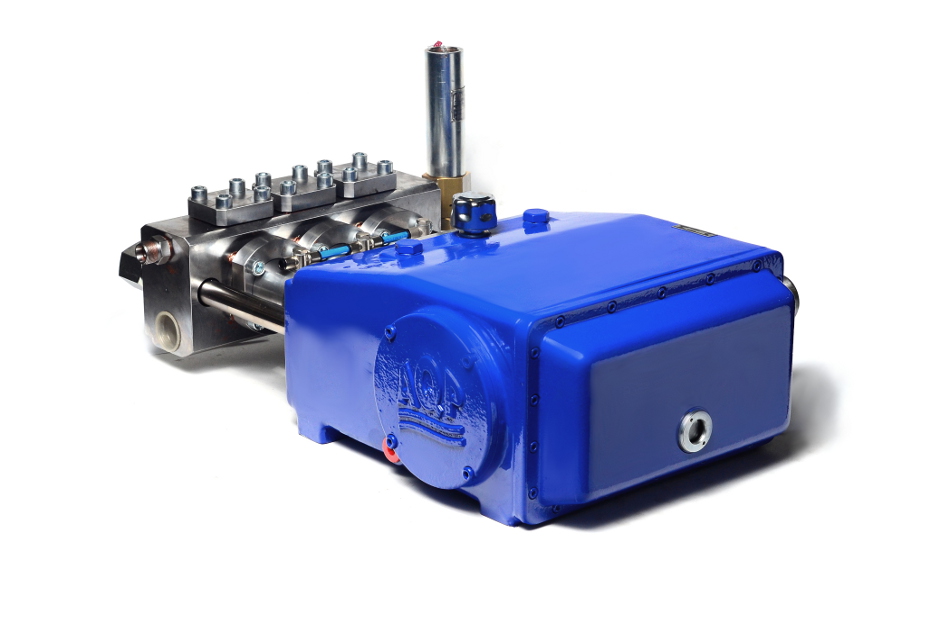

AQM 50

Tříplunžrová čerpadlá s priamym pohonom kľukové hriadele pre špičkové výkony do 60 kW a tlaky do 530 bar . Čerpadlá AQM 50 dosahujú prietokov až 100 l / min a sú ideálnym riešením pre náročných čistenie betónu, asfaltu a dechtu , odstraňovanie farieb, čistenie potrubia a kanalizácií, vhodné je aj pre tlakové skúšky a ako zdroj tlaku pre hydraulické systémy, lisy, buchary a iné tvarovacie stroje.

typ čerpadla / zariadenia		AQM 50
Tlak		max. 530 bar
Průtok		max. 100 l / min
Výkon		max. 60 kW

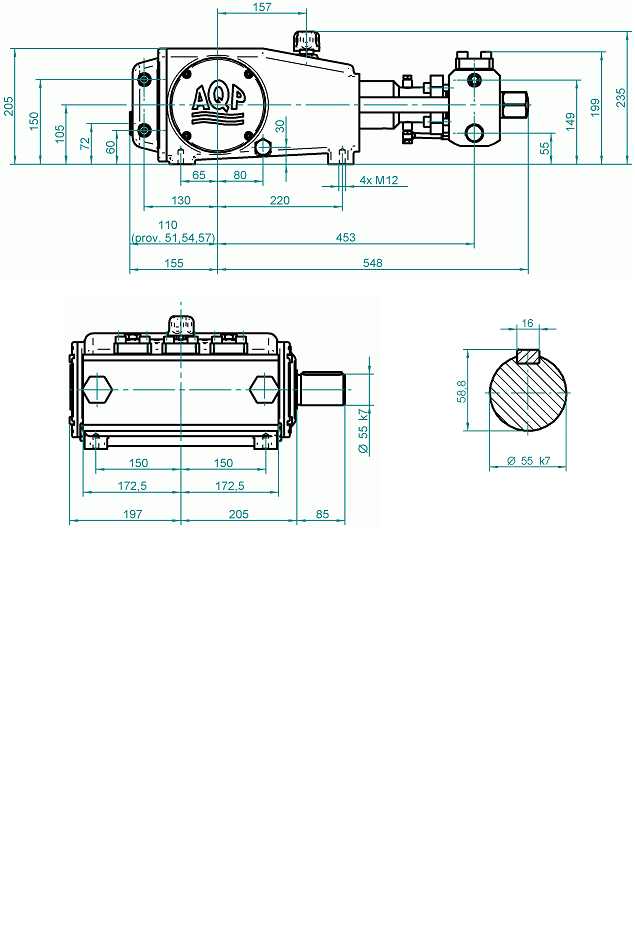

Rozmery		487x235x703 mm
Hmotnost		160 kg
Materiál		nerez / liatina

Cena (bez DPH)

na objednávku

Charakteristika

vysoká spoľahlivosť a dlhá životnosť zaručená hydraulikou z kvalitnej nehrdzavejúcej ocele a plunžre so špeciálnym nástrekom
minimálna pulzácia zaistené precízne konštrukciou ventilových uzlov
dôsledné oddelenie priestorov s čerpaným médiom a olejovej náplne kľukovej skrine vedú k vyššej prevádzkovej spoľahlivosti čerpadla a nízkym nárokom na údržbu
dlhé servisné intervaly sú základným predpokladom minimálnych prevádzkových nákladov
čerpané médium : voda, vodné roztoky, oleje a mierne chemicky agresívne látky; iné médiá možno čerpať po konzultácii s našimi vývojármi

Technické parametre

Parametrovo tabuľka

*Max. výkon*		*[kW]*	15	21	27	33	39	46	52	58
*Otáčky kľučiek. hriadele*		*[1 / min]*	200	300	400	500	600	700	800	900
*Stredná piestová rýchlosť*		*[m / s]*	0,33	0,50	0,67	0,83	1,00	1,17	1,33	1,50
*MODEL ČERPADLA*	*Priemer Plunžery*	*Maximálny tlak*	*Prietok*	*Prietok*	*Prietok*	*Prietok*	*Prietok*	*Prietok*	*Prietok*	*Prietok*
*MODEL ČERPADLA*	*[mm]*	*[bar]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*	*[l / min]*
AQM 50 - 25	25	530	13	20	26	33	39	46	52	59
AQM 50 - 28	28	425	17	25	34	42	50	59	67	76
AQM 50 - 30	30	370	20	29	39	49	59	68	78	88
AQM 50 - 32	32	325	22	34	45	56	67	79	90	101

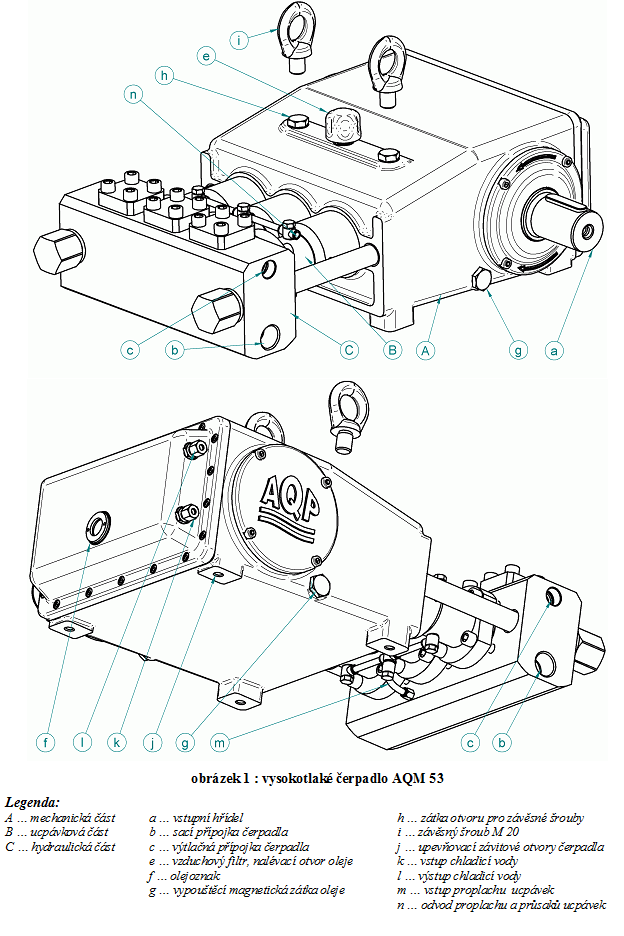

Popis čerpadlá

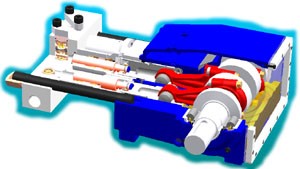

Mechanická časť čerpadla

overené konštrukčné riešenie kľukového mechanizmu
priamy náhon kľukového hriadeľa od hnacieho stroja, umožňujúce aj radiálne zaťaženie výstupné hriadele (možné poháňať remeňom = nie je nutné používať mechanické prevodovky)
rôzne varianty vyhotovenia
- hnací hriadeľ možné vyviesť vpravo či vľavo
- mazanie olejovou hmlou alebo nútenej (tlakové) mazanie z externého zdroja (pre využitie veľmi nízkych otáčok)
- integrované vodné chladenie olejovej náplne

Hydraulické časť čerpadla

optimalizovaná podľa požiadaviek na tlak, prietok a čerpané médium
rezistentné voči korózii a kavitácii (materiál z feritickej a austenitickej nehrdzavejúcej ocele)
podľa požiadaviek možno hydraulické diely vyrobiť z ocelí rôznych akostí a konštrukčne prispôsobiť čerpadlo na čerpanie takmer ľubovoľného média (chemicky agresívne látky, vysoko viskózne kvapaliny, neštandardné teplota, mechanicky znečistené kvapaliny, apod.) - viac v sekcii Zakázková výroba čerpadiel

Ventilový uzly

precízna konštrukcia zaisťuje minimálnu pulzáciu v systéme
prispôsobené k pneumatickému vypínanie sacích ventilov na účely voliteľného riadenie čerpadla

Upchávky čerpadlá

riešené ako bezúdržbové krúžkové pre minimalizáciu nárokov na obsluhu

Plunžer

široký rozsah priemerov uspokojí všetky požiadavky zákazníkov
vyrobený z vysoko kvalitnej austenitickej ocele
nadštandardné životnosť dosiahnutá kombináciou vysoko tvrdého a odolného nástreku s kvalitným povrchovým opracovaním

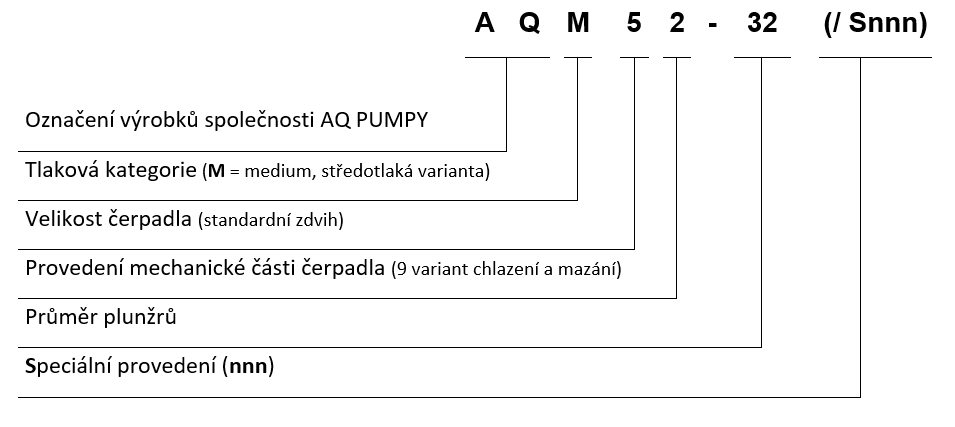

Typové označenie čerpadiel

Dokumenty na stiahnutie

technické informácie (0.08 MB)

AQM50 pripojenie (0.48 MB)
