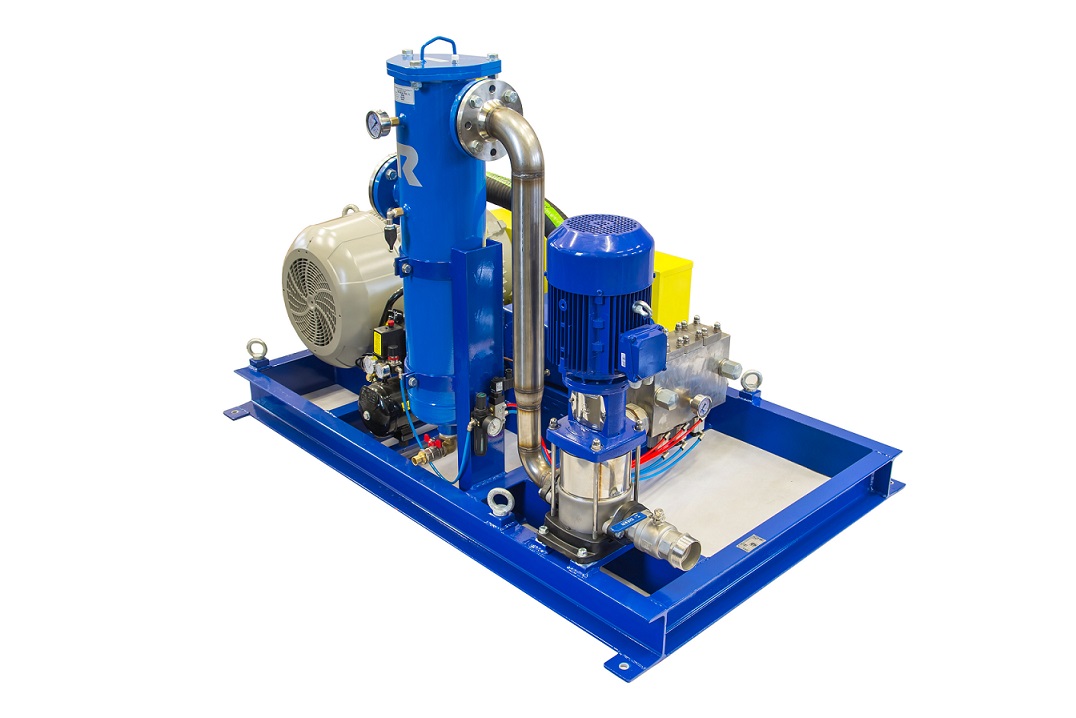

Vysokotlakové čistiace zariadenie určené k ostreku plachtičiek kalolisu (filtračného lisu) priemyselné čistiarne odpadových vôd, pre odstránenie odolných usadenín tlakom 100 bar pri prietoku 308 l / min a výkonom 55 kW.

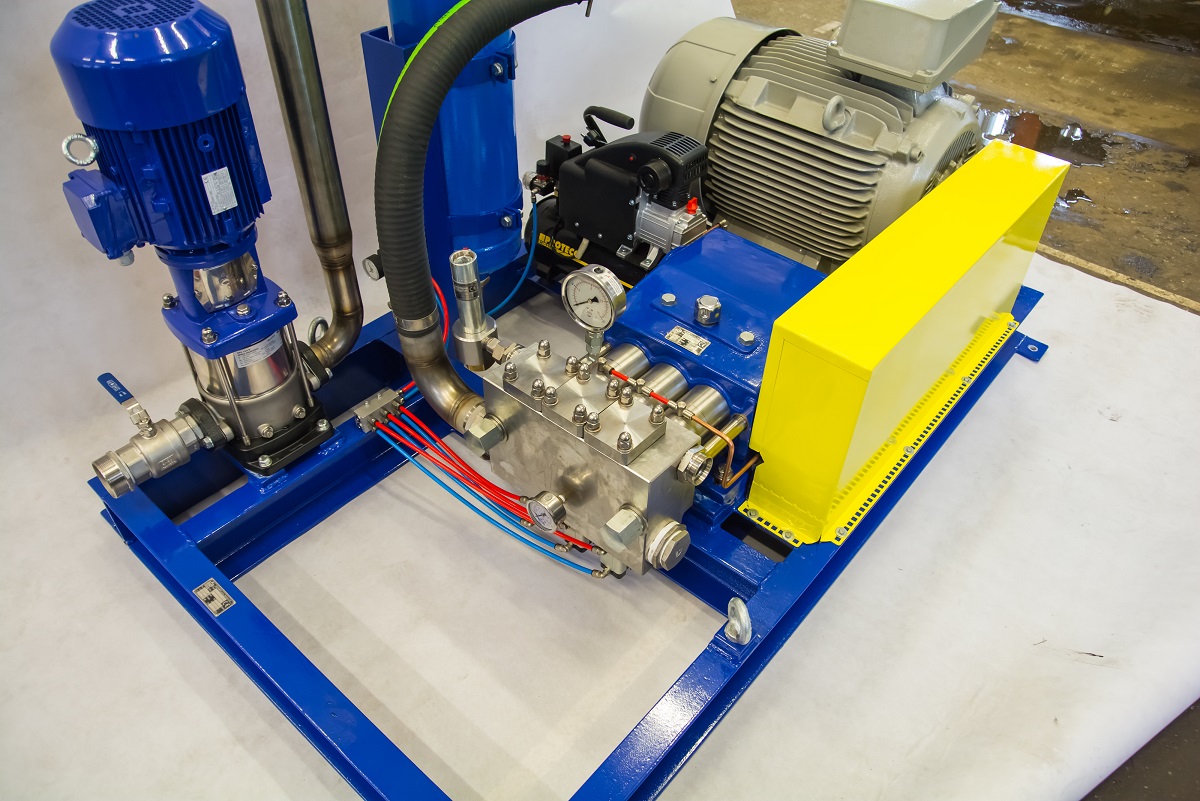

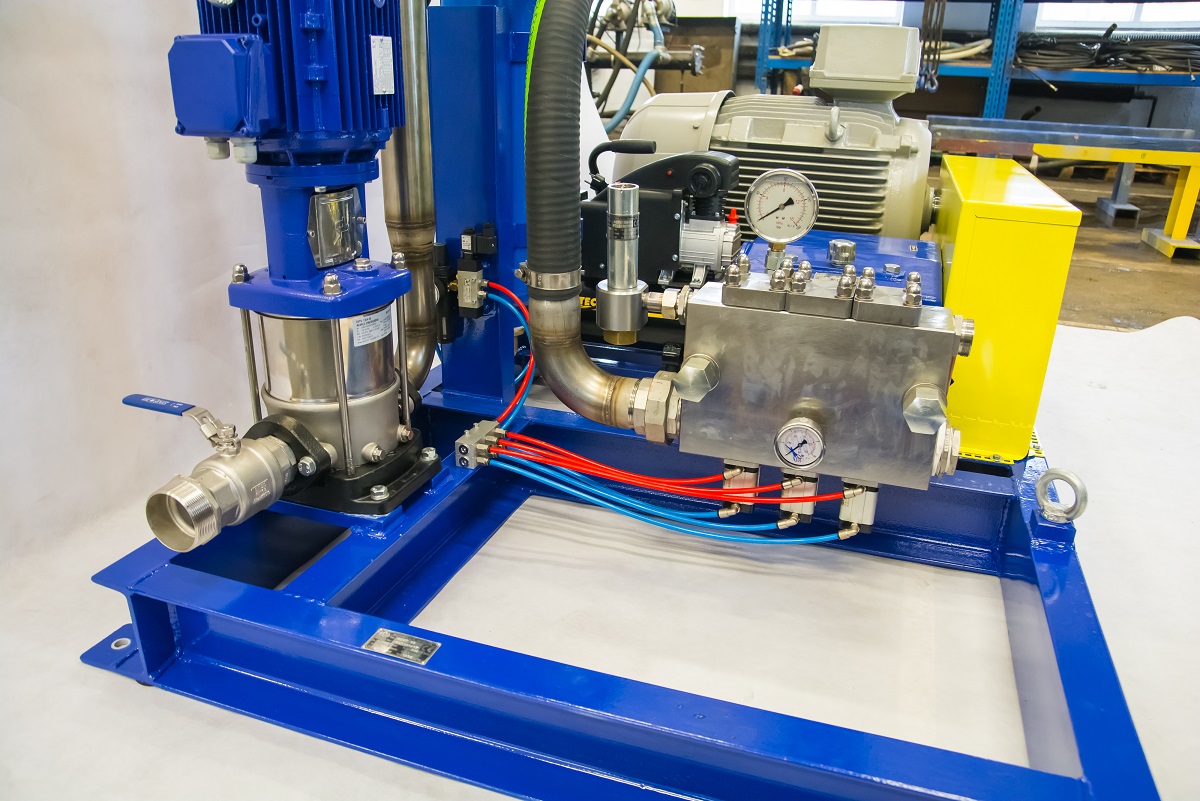

Srdcom vysokotlakového čistiaceho agregátu je čerpadlo našej výroby AQL 56-60, ktoré je poháňané elektro motorom Siemens s výkonom 55 kW. Vysokotlakový agergát je ďalej osadený podávacím odstredivým čerpadlom DPV 15/4 (Qmax = 333 l / min, pmax = 5,7 bar, P = 4kW), kompresorom, jednotkou úpravy vzduchu, filtrom ROSEDALE, vysokotlakovým manometrom, manometrom na sanie, vysokotlakovým poistným ventilom a ďalším prepojením.
1. Elektromotor 1LE1503-2CB23-4AA4
2. Prevod ozubeným remeňom vrátane krytu
3. VT čerpadlo AQL 56-60
4. Poistný ventil AQPV 54-9

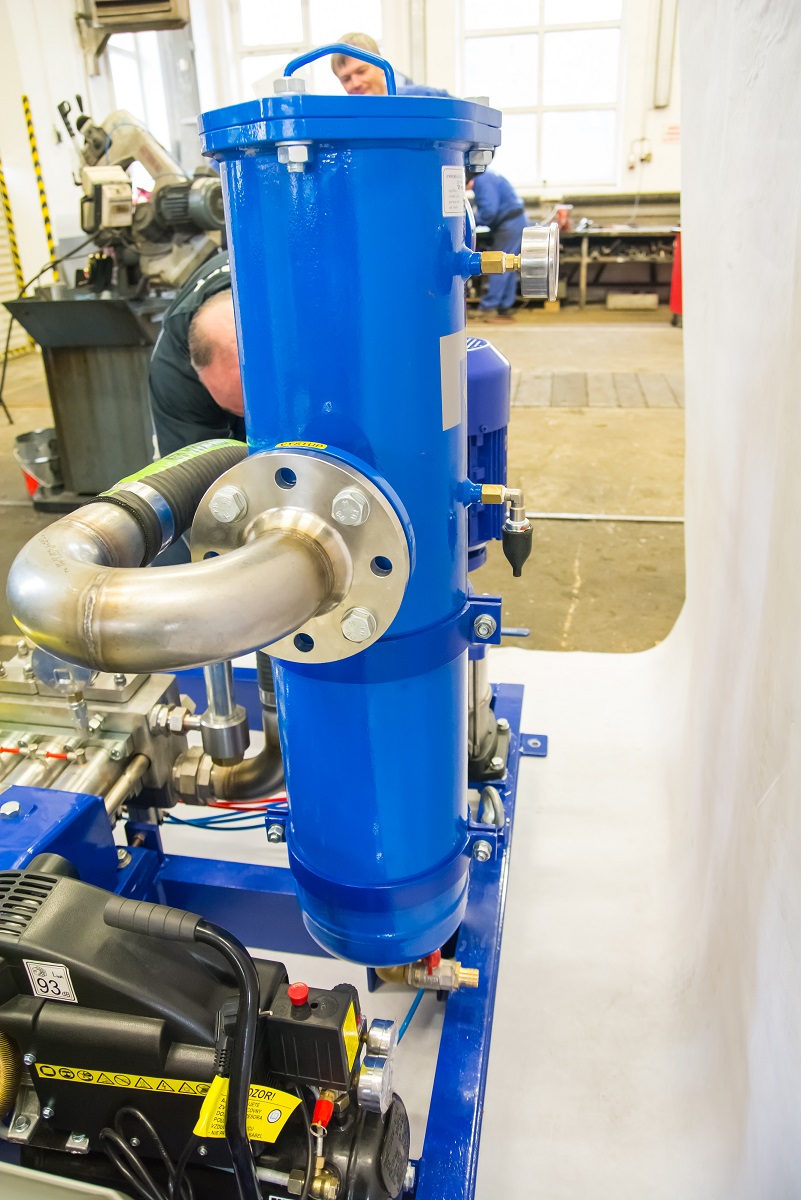

5. Filter RF M8-30-100
6. VT manometer

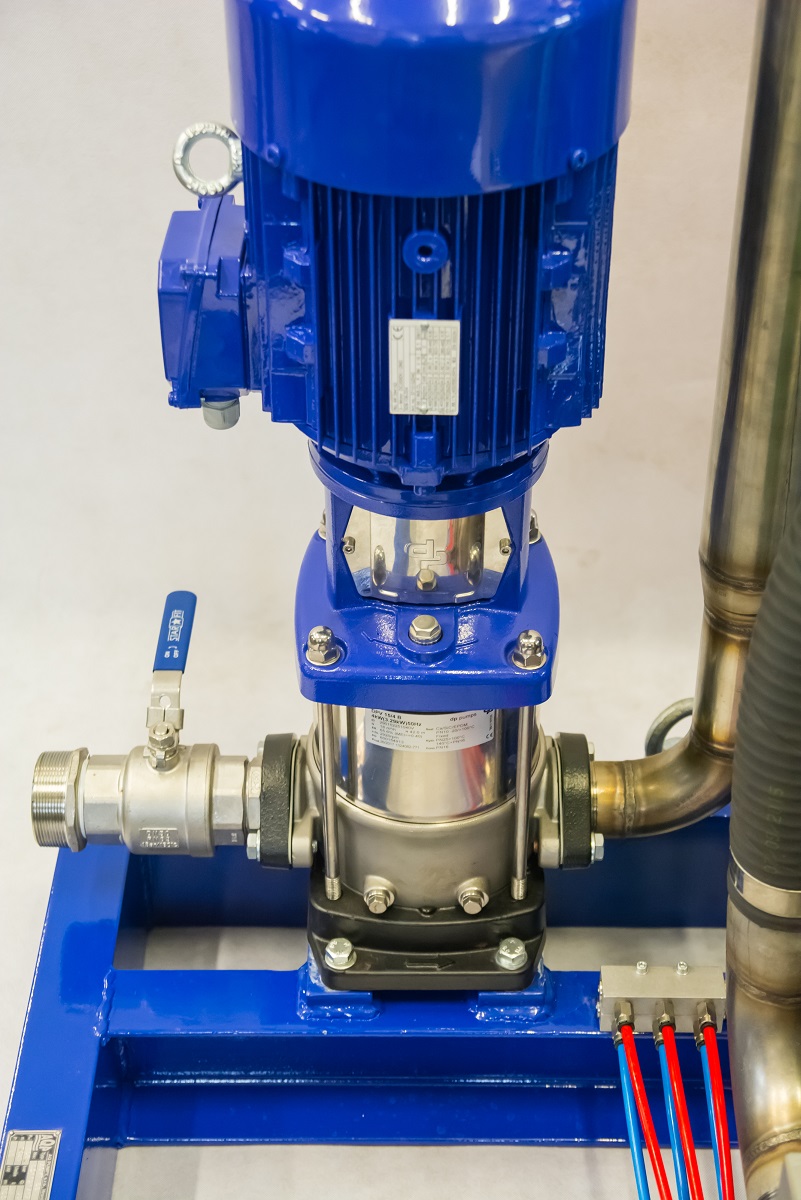

7. Napájacie čerpadlo DPV 15/4 B
8. Kompresor 51.02-K-1100
9. Vstupné guľový ventil
10. Spoločný rám
11. Vstupné prípojka G 2,5 "
12. Výstupná prípojka DN40
14. Tlakový spínač sanie
15. Jednotka úpravy tlakového vzduchu - 5/2 ventil
|
Technické označenie |
AQVT 55-100 / 300 -E |
|
Max. tlak |
100 bar |
|
Max. prietok |
308 l / min |
|
Výkon motora |
55 kW |
|
Otáčky kľukového hriadeľa čerpadla |
740 ot / min |
|
Hmotnosť vysokotlakového čističa |
1050 kg |
