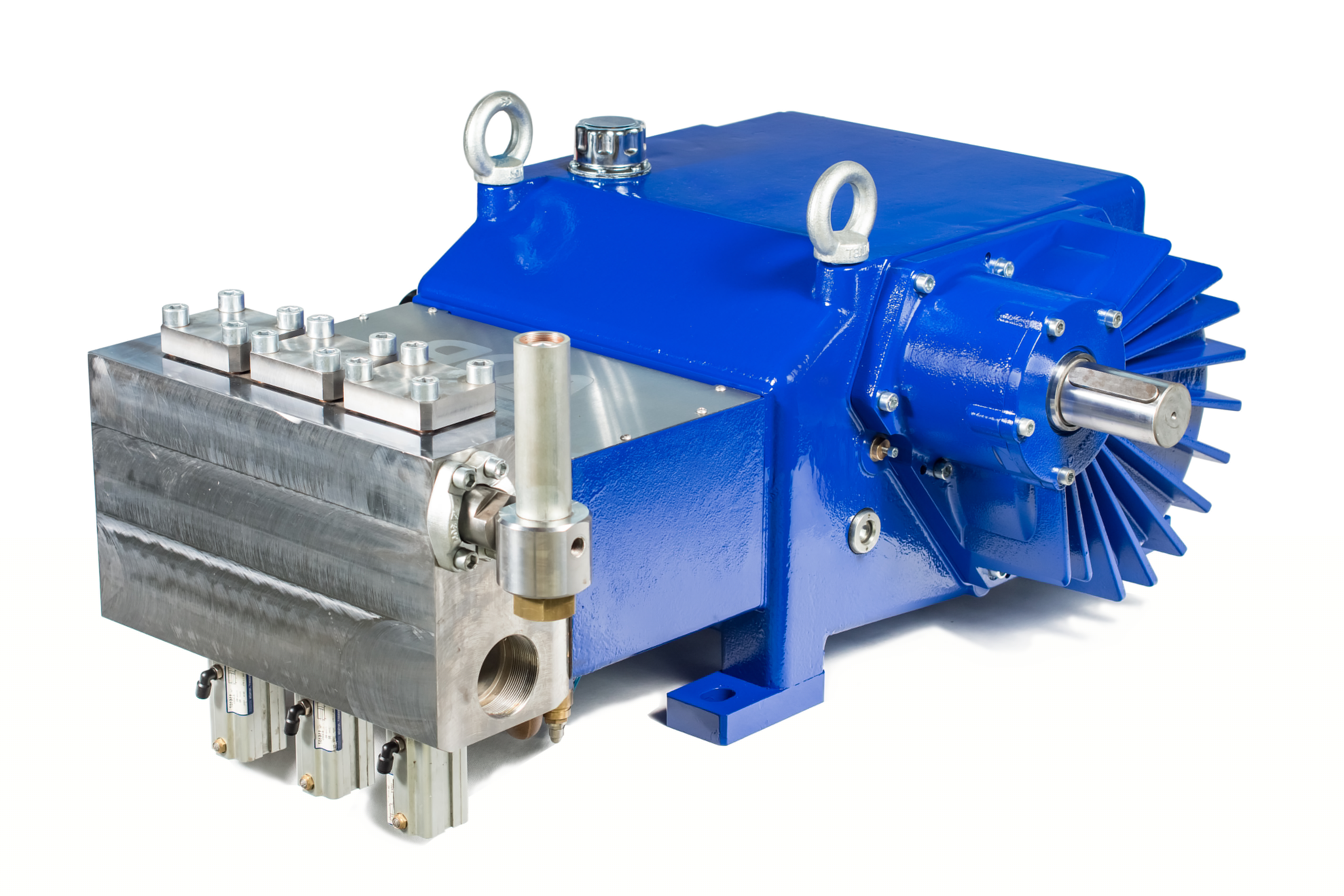

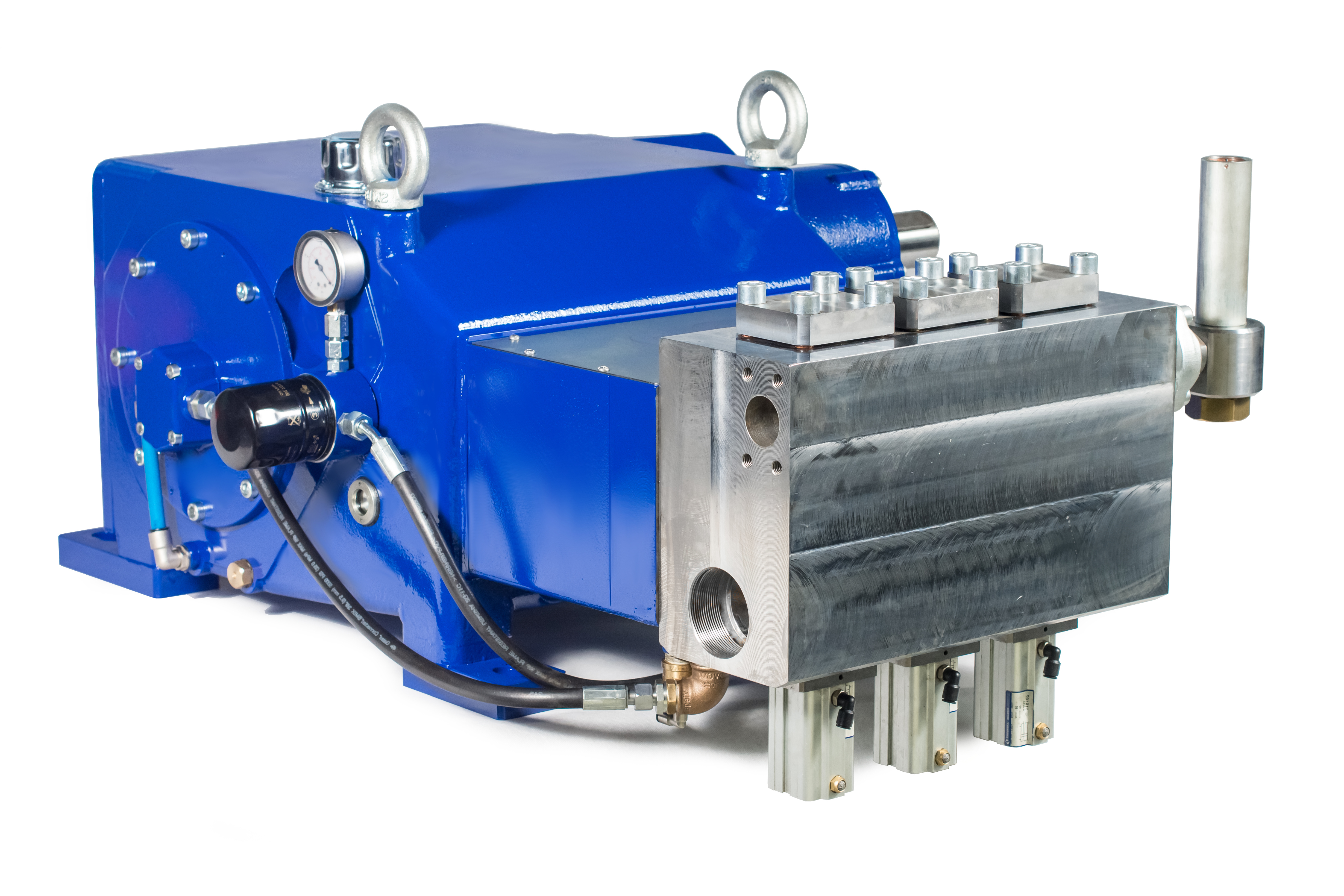

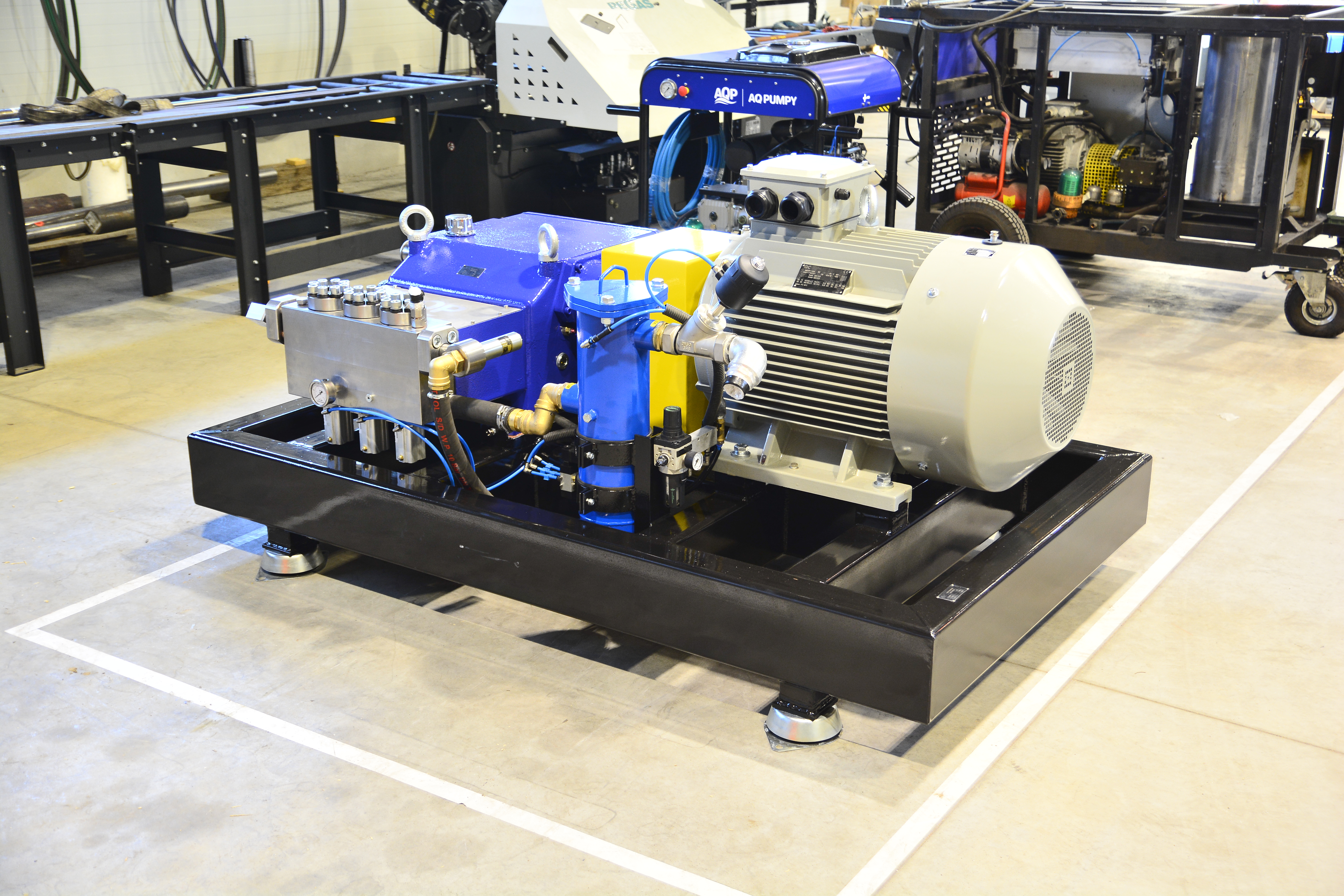

AQH 80

Vysokotlaké tříplunžrové čerpadlo AQH 80 konstruováno pro výkon až 160 kW dosahující tlaků až 1250 bar a průtoků až 76 l/min nabízí spolehlivý výkon pro široké spektrum průmyslových aplikací – sanaci železo-betonových konstrukcí, čištění průmyslových technologií, výměníků, nádrží, tanků anebo jako zdroj pro jiné hydraulické systémy.

V základním provedení je čerpadlo vybaveno integrální jednostupňovou převodovkou umožňující u většiny aplikací přímý pohon čerpadla běžně dostupnými motory a interním chladičem olejové náplně čerpadla, který je možno pro vyšší výkony doplnit výkonným extérním chladičem.

typ čerpadla / zařízení		AQH 80
Tlak		max 1250 bar
Průtok		max 76 l/min
Výkon		160 kW
Rozměry		1075x894x533mm
Hmotnost		610

Cena (bez DPH)

na poptání

Charakteristika

robustní konstrukce předurčuje čerpadlo pro nasazení v nejnáročnějších podmínkách
vysoká spolehlivost a dlouhá životnost čerpadla je zajišťována hydraulickou částí čerpadla, která je vyrobena z kvalitní nerezové oceli spolu s tvrdokovovými plunžry
důsledné oddělení prostorů s čerpaným médiem a olejové náplně klikové skříně vede k vyšší provozní spolehlivosti čerpadla a minimalizaci nároků na údržbu
dlouhé servisní intervaly jsou základním předpokladem nízkých provozních nákladů
čerpané médium: primárně určeno k čerpání vody, olejů a mírně chemicky agresivních látek s mechanickým znečištěním až 0,1 mm, po konzultaci s našimi vývojáři lze přizpůsobit k čerpání téměř jakékoli kapaliny

Technické parametry

Parametrová tabulka

Vstupní otáčky:	[1/min]	2 200	1792	1486	1486	1486	1486
Číslo převodníku		2	3	3	4	5	6
Převod	[-]	3,31	2,83	2,83	2,45	2,14	1,88
Otáčky klik.hřídele	[1/min]	664	632	524	607	696	793
Max teor. výkon čerpadla	[kW]	133	126	105	121	139	159

Čerpadlo	Průměr plunžrů [mm]	Doprv. tlak [bar]	Průtok [l/min]	Příkon [kW]	Průtok [l/min]	Příkon [kW]	Průtok [l/min]	Příkon [kW]	Průtok [l/min]	Příkon [kW]	Průtok [l/min]	Příkon [kW]	Průtok [l/min]	Příkon [kW]
AQH 80 - 20	20	1250	39	86	37	82	32	69	36	79	41	89	46	100
AQH 80 - 22	22	1250	47	104	45	100	38	84	44	96	49	109	56	122
AQH 80 - 25	25	1020	64	114	61	109	51	92	59	105	67	119	76	134

Popis čerpadla

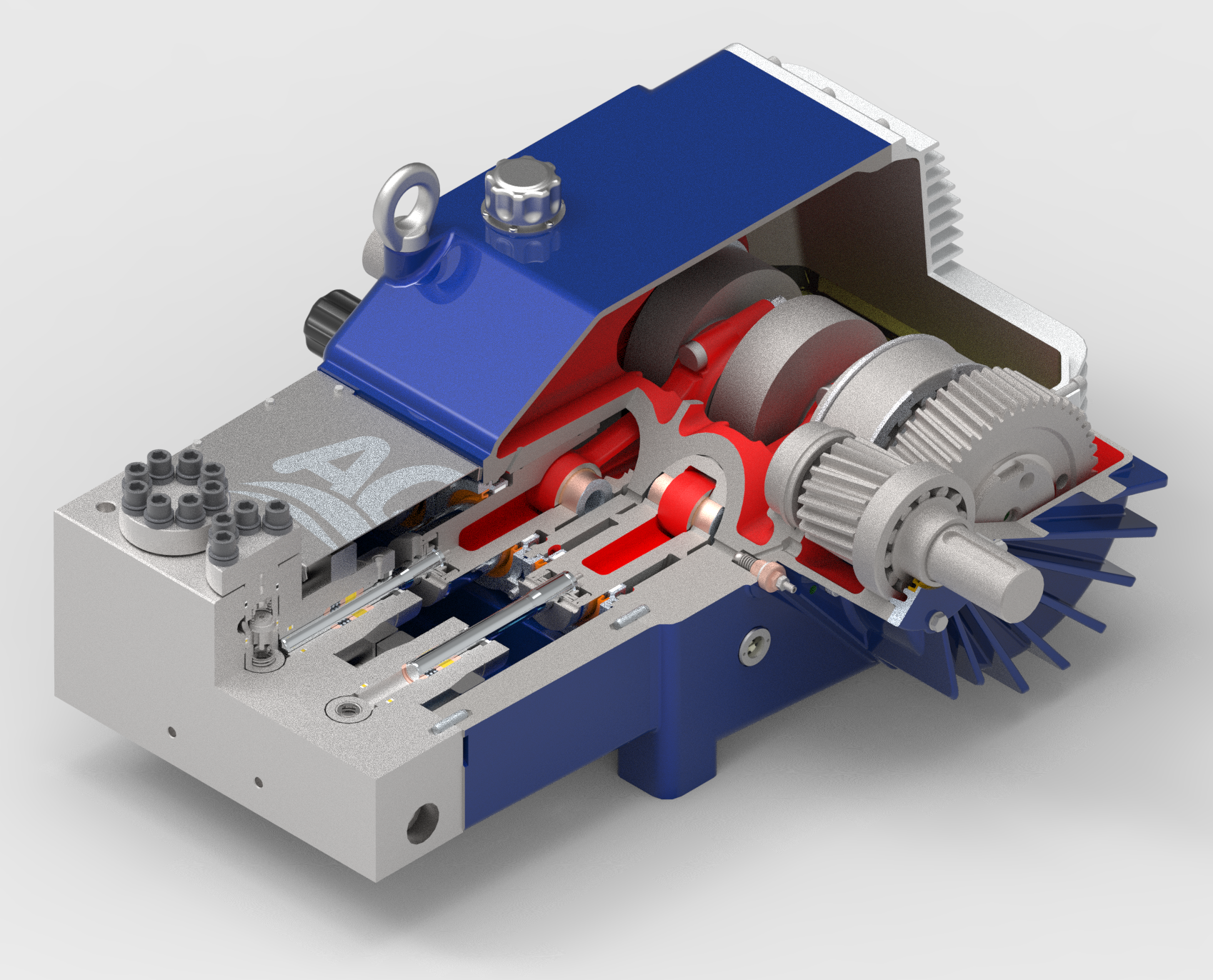

Mechanická část čerpadla

ověřené konstrukční řešení klikového mechanismu
integrální součástí mechanické části čerpadla je i přistavěná jednostupňová převodovka s možností volby z široké řady převodových poměrů, což významnou měrou usnadňuje přizpůsobení čerpadla požadovaným parametrům a jeho následné spojení s požadovaným motorem (elektromotorem, hydromotorem, spalovacím motorem)
mazání zabezpečeno olejovou mlhou a tlakovým mazáním pomocí zubového čerpadla, které je poháněno přímo klikovou hřídelí
různé varianty provedení :
- hnací hřídel možné vyvést vpravo či vlevo
- konstrukčně možné upravit pro přímý náhon klikové hřídele od hnacího stroje, umožňující i radiální zatížení výstupní hřídele (pohon řemenem)
- integrované vodní chlazení olejové náplně v základní provedení
- pro vyšší výkony je možno doplnit o efektivní systém chlazení pomocí extérního chladícího okruhu a s využítím čerpané kapaliny

Hydraulická část čerpadla

optimalizována dle požadavků na tlak, průtok a čerpané médium
resistentní vůči korozi a kavitaci - veškeré součásti přicházející do styku s čerpaným médiem jsou vyrobeny z nerezové oceli
dle požadavků lze hydraulické díly vyrobit z ocelí různých jakostí a konstrukčně přizpůsobit čerpadlo k čerpání téměř libovolného média (chemicky agresivní látky, vysoce viskózní kapaliny, nestandardní teplota, mechanicky znečištěné kapaliny, apod.) – více v sekci Zakázková výroba čerpadel

Ventilové uzly

precizní konstrukce zajišťuje minimální pulzaci v systému
přizpůsobené k pneumatickému vypínání sacích ventilů za účelem volitelného řízení čerpadla

Ucpávky čerpadla

bezúdržbové, měkké, kroužkové (kroužky s dotlačením provazců pružinou)
k chlazení a proplachu ucpávek je použita čerpaná kapalina
pro nestandardní čerpaná média může být ucpávka navržena v provedení manžetou

Plunžr

široký rozsah průměrů uspokojí veškeré požadavky zákazníků
vyroben z vysoce kvalitní austenitické oceli
nadstandardní životnost dosažena kombinací vysoce tvrdého a odolného nástřiku s kvalitním povrchovým opracováním

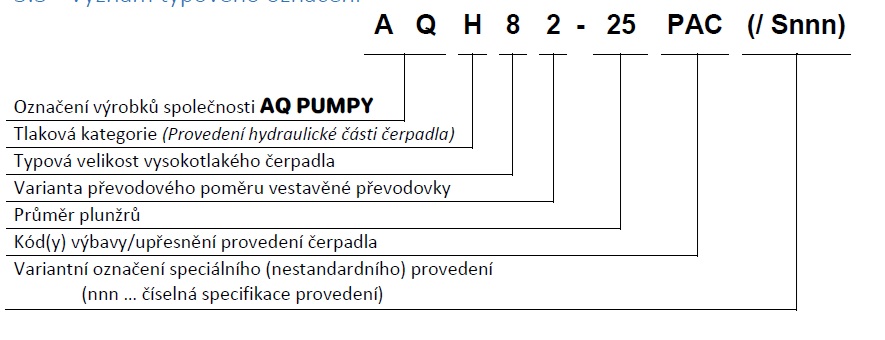

Typové označení čerpadel

Typové označení vysokotlakých tříplunžrových čerpadel AQH 80

Dokumenty ke stažení

Technické údaje (0.11 MB)
