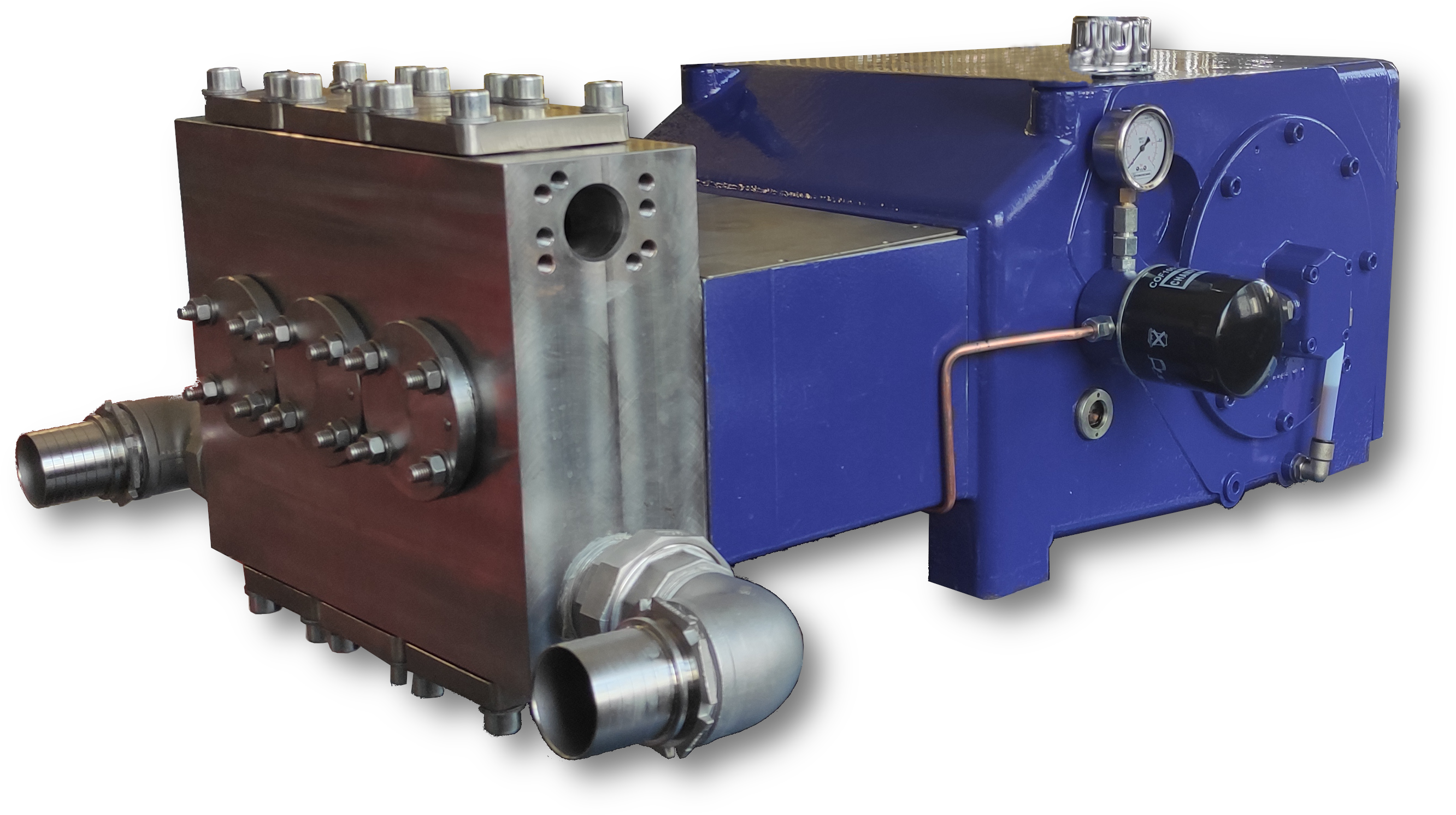

Vysokotlaké horizontální třípístové čerpadlo s klikovým mechanismem AQK 80 je konstruováno pro výkon až 112 kW pro maximální tlak 100 bar a maximální průtok 1060 l/min. Pístové čerpadlo je určeno především pro čerpání chemicky neaktivních kapalin (vody, emulzí a olejů) do max. teploty 50°C. Vyvinuto je však i provedení R pro teploty až do 90°C a max. kinematické vizkoziy 38 mm2s-1, maximální velikostí nesedimentujících mechanických přimísenin do 100 µm. Objemové množství těchto přimísenin v kapalině by nemělo překročit 1%.
Mechanická část vychází konstrukčně z řady čerpadel AQx80 se zdvihem 80 mm. Dle aplikace může být vybavena chlazením olejové náplně, tlakové mazání klikového mechanismu s plnoprůtokovým filtrem a senzorem tlaku je standardem. Díky celkové robustnosti a většímu objemu olejové náplně v mechanickém dílu má pístové čerpadlo velmi dobrou tepelnou bilancí a dlouhé servisní intervaly, které jsou výhodné u dlouhodobých průmyslových aplikací s náročným a trvalým charakterem provozu.
typ čerpadla / zařízení
AQK 80
Tlak
100 bar
Průtok
1060 l/min
Výkon
160 kW
Rozměry
1075x894x533mm
Hmotnost
620
Cena (bez DPH)
na poptání
Charakteristika
čerpané médium: primárně určeno k čerpání vody, olejů a mírně chemicky agresivních látek, vyvinuto však i provedení pro ropné látky o teplotě 90°C, s mechanickým znečištěním až 0,1 mm
robustní konstrukce předurčuje třípístové čerpadlo pro nasazení v nejnáročnějších podmínkách
vysoká spolehlivost a dlouhá životnost čerpadla je zajišťována výborné tepelnou bilancí mechanické části a současně koncepcí hydraulické části čerpadla, která je vyrobena z kvalitní nerezové oceli (válce + písty)
důsledné oddělení prostorů s čerpaným médiem a olejové náplně klikové skříně beztlakým prostorem vede k vyšší provozní spolehlivosti čerpadla a minimalizaci nároků na údržbu dlouhé servisní intervaly jsou základním předpokladem nízkých provozních nákladů
ve speciálním provedení možno umístění čerpadla do prostor s nebezpečím výbuchu (ATEX II)
Technické parametry
Parametrová tabulka
Vstupní otáčky:
[1/min]
985
985
985
985
1486
1486
985
Číslo převodu:
1
2
3
4
2
3
7
Převod:
[-]
3,93
3,31
2,83
2,45
3,31
2,83
1,76
Otáčky klik hřídele:
[1/min]
251
297
348
402
449
524
560
Stř. pístová rychlost
[m/s]
0,67
0,79
0,93
1,07
1,20
1,40
1,5
Max. teor. výkon čerpadla:
[kW]
50
59
70
80
90
105
112
Čerpadlo:
Průměr
pístů
Max.
tlak
Teoretický průtok Qt
[mm]
[bar]
[l/min]
AQK 80 - 80
80
100
302
359
419
485
541
633
676
AQK 80 - 90
90
80
383
454
531
614
685
801
856
AQK 80 - 100
100
65
473
561
655
758
846
989
1060
Popis mechanické části
Mechanická část čerpadla AQK 80 je navržena jako masivní a vysoce zatížitelná konstrukce pro nepřetržitý provoz.
ověřené konstrukční řešení klikového mechanismu
integrální součástí mechanické části čerpadla je i přistavěná jednostupňová převodovka s možností volby z široké řady převodových poměrů, což významnou měrou usnadňuje přizpůsobení čerpadla požadovaným parametrům a jeho následné spojení s požadavaným motorem (elektromotorem, hydromotorem, spalovacím motorem)
tlakové mázaní s regulací tlaku zabezpečeno pomocí zubového čerpadla, které je poháněno přímo klikovou hřídelí
možnost chlazení oleje při vyšších výkonech, filtrace oleje a kontrola tlaku snímačem
různé varianty provedení :
hnací hřídel možné vyvést vpravo či vlevo
konstrukčně možné upravit pro přímý náhon klikové hřídele od hnacího stroje, umožňující i radiální zatížení výstupní hřídele (pohon řemenem)
integrované vodní chlazení olejové náplně v základní provedení
pro vyšší výkony je možno doplnit o efektivní systém chlazení pomocí extérního chladícího okruhu a s využitím čerpané kapaliny
Popis hydraulické části
hydraulický díl vyroben z vysoce kvalitní austenitické oceli
materiál těsnících prvků přizpůsoben čerpanému médiu
Popis ucpávkové části
pístové provedení vysokotlakého čerpadlo pro velké průtoky
píst těsněn sestavou V manžet, přičemž materiál je přizpůsoben konkrétní čerpané kapalině
válce čerpadla opatřeny tvrdokovovým povlakem pro dlouhou životnost
Ventilové uzly:
konstrukce ventilů zohledňující vysoké průtoky a případné mechanické znečištění čerpaného média
ventily opatřeny vratnou pružinou
možnost ovládání ventilů pneumatickými válečky pro ovládání průtoku
precizní konstrukce a odolné materiály pro dlouhou životnost

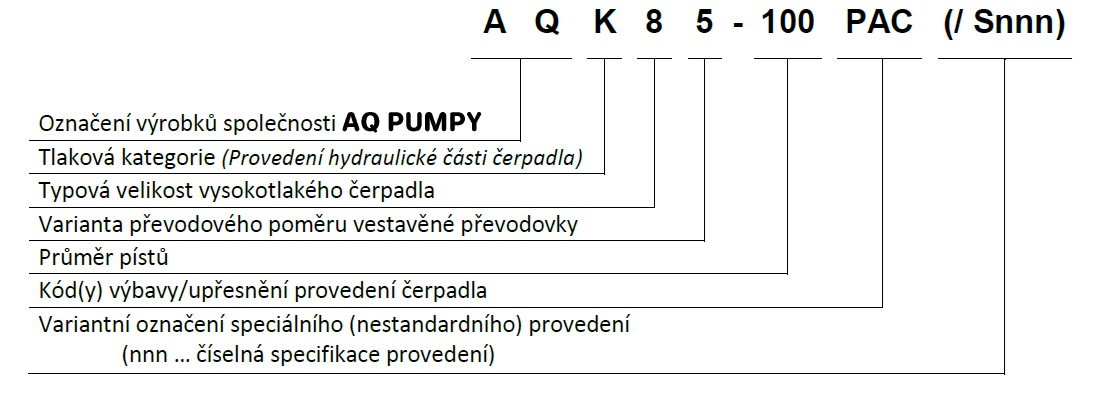

Typové označení
