Chladicí a filtrační systém zabezpečující chlazení velkoplošných dvousetkilových forem palubních desek pro osobní automobily Škoda, Audi, Citroen aj.
Přístrojové desky osobních automobilů jsou nejčastěji potaženy umělou kůží, která se vytváří z prášku na bázi PVC, který se taví na předehřáté negativní formě. Před sejmutí umělé kůže je nutné formu zchladit. Chladící systém se skládá z centrální automatické tlakové stanice, odsávacích a přečerpávacích agregátů pro každou z linek, centrální filtrační stanice chladicí vody a systému chlazení ohřáté vody.

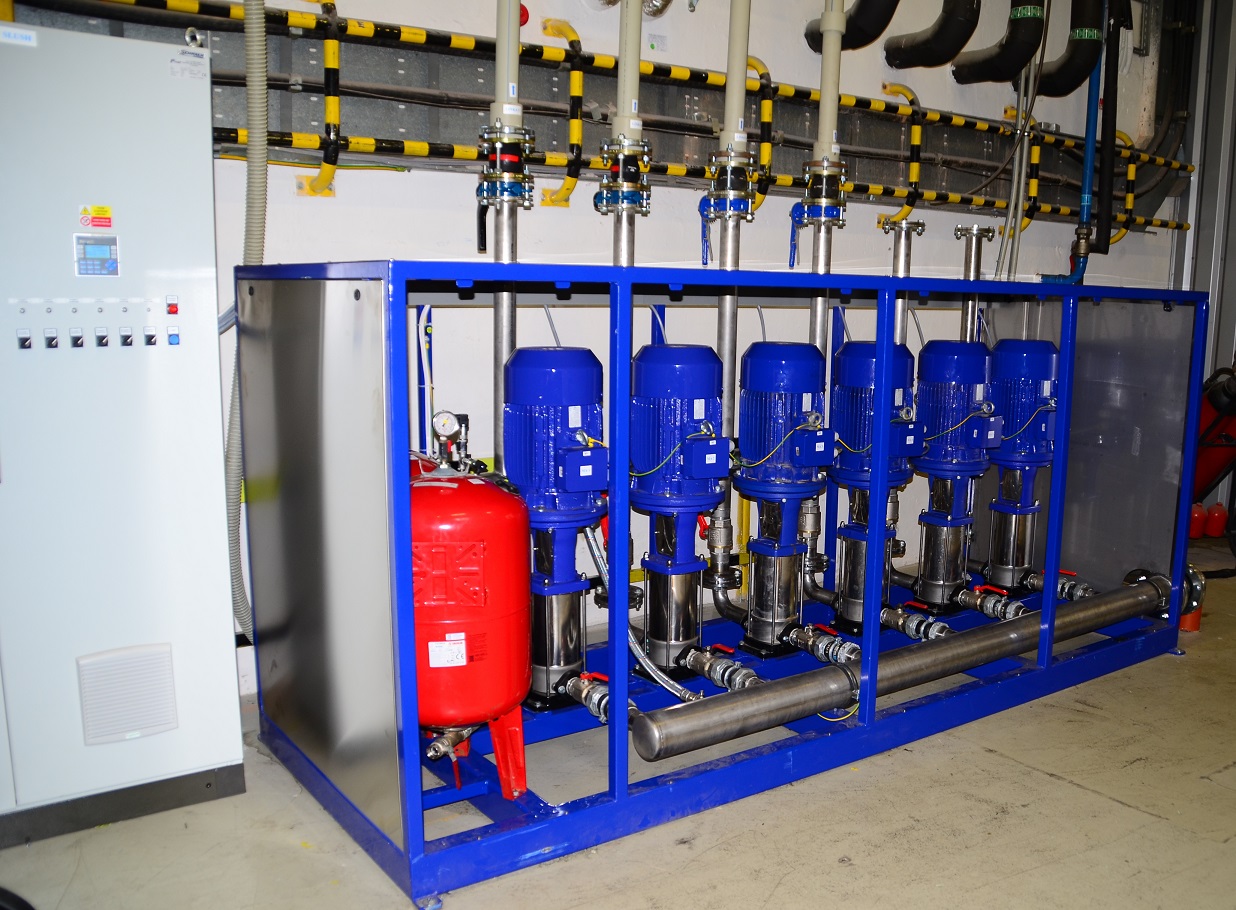

Centrální automatická tlaková stanice slouží jako zdroj tlaku pro jednotlivé výrobní linky. Tlaková voda je vedena pod stropem výrobní haly v potrubí PPR. Velkoplošná zhruba dvousetkilová forma nastříkaná zvulkanizovaným práškem dosedne na chladící vanu, v níž jsou zabudované trysky pro chlazení, odsavání vody a vzniklé páry. Po otevření ventilu začne tryskami proudit zhruba 400 litrů chladicí vody za minutu, která ochlazuje formu na požadovanou teplotu (cca 50°C). Doba ostřiku formy je dána velikostí formy a výlisku, předpokládané množství vody na jeden ostřik je zhruba 200 litrů. Součástí dodávané ATS jsou dvě tlakové nádoby o objemu 100 litrů / PN16, které slouží jako kompenzátor vodního rázu v dlouhém potrubí. Čerpadla jsou regulována frekvenčními měniči (pro každé čerpadlo jeden), které jsou umístěny v hlavním rozvaděči. Řídicí jednotka řídí a kontroluje ATS a zároveň hlídá a eviduje poruchy filtrace a dochlazování.

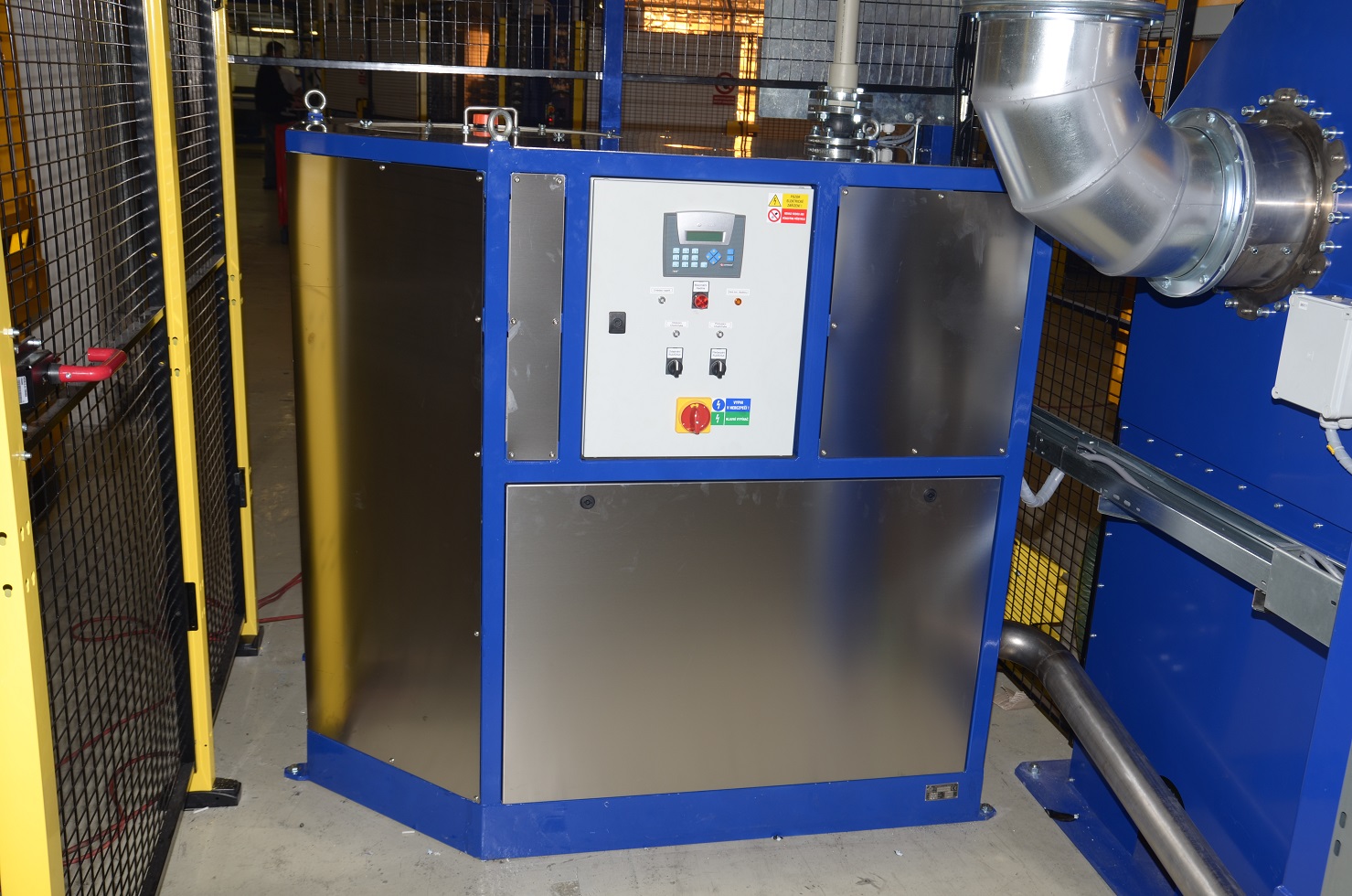

Pro každou linku je odsávací a přečerpávací zařízení řešeno jako samostatná agregace, která zajišťuje pouštění chladící vody do trysek, odsávaní ohřáté vody z chladicí vany a její přečerpání do jímací nádoby. Horká voda musí být odsáta do 30 vteřin. Následně dochází k filtraci a chlazení vody v chladicícm okruhu, kdy tento proces musí být dokončen v rozmezí 2 až 3 minut.

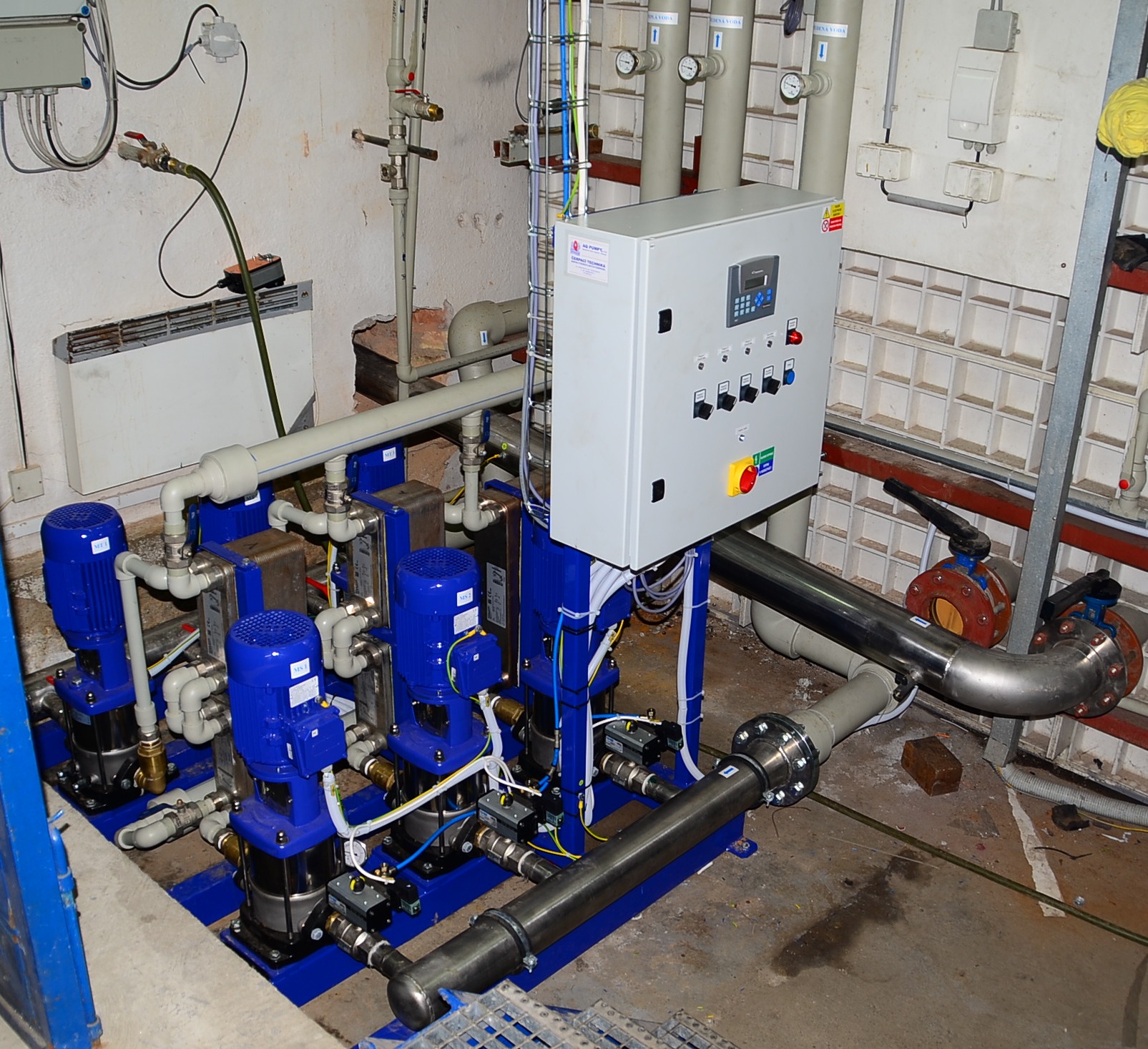

Znečištěná chladící voda od linek se přečerpává do sběrné nádoby. Na základě signálu hladinového čidla se spouští čerpadlo filtrace, které přečerpá přes filtr vodu do nádoby TUV, z které přepadem odtéká přefiltrovaná čistá voda do teplé části centrální nádoby chlazení.

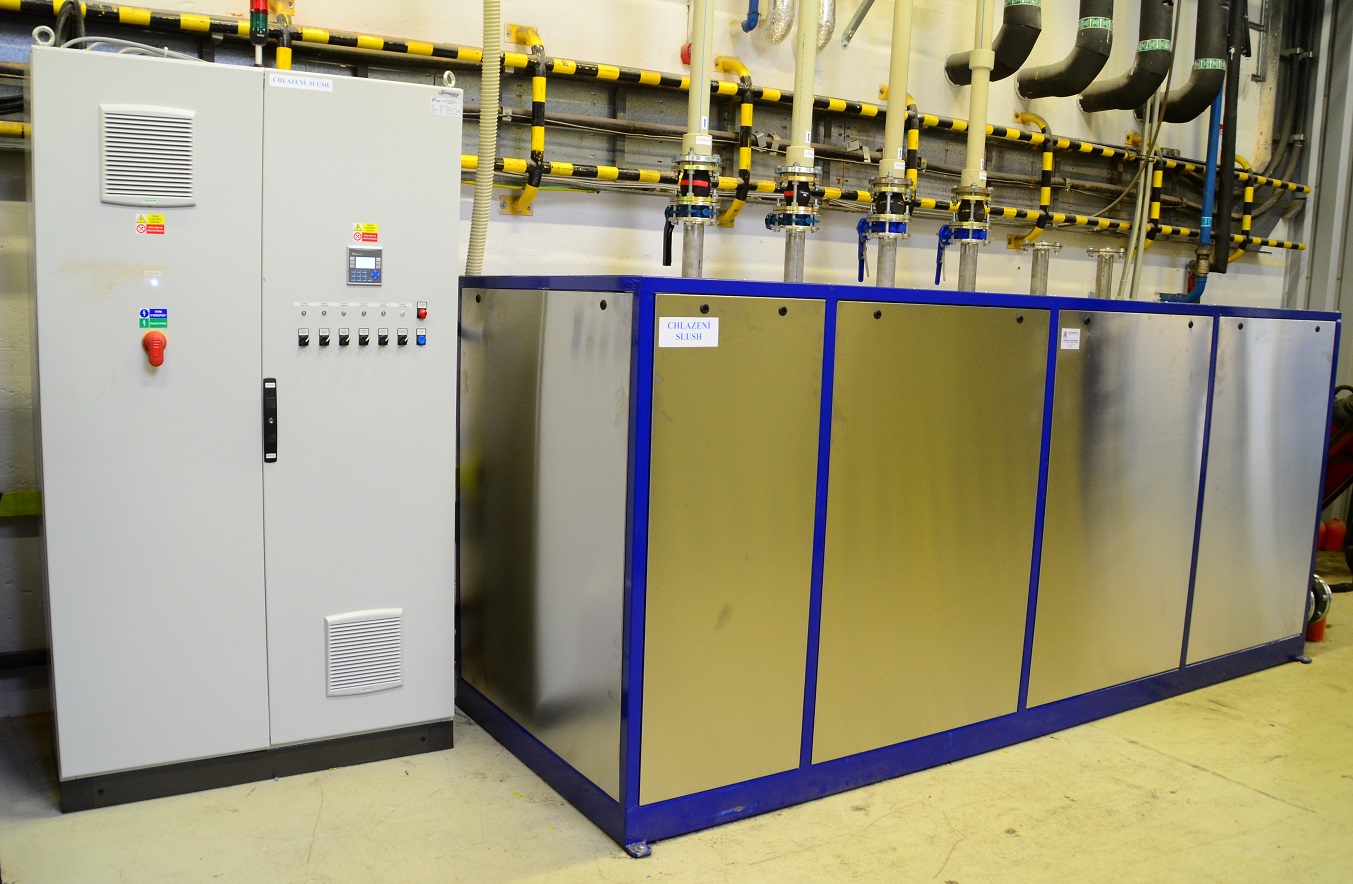

Pro samotné zchlazení vody slouží samostaný ochlazovací agregát, který na základě signálu čidla v centrální nádobě chlazení spustí ochlazovací proces. Srdcem agregace je čerpadlo DPV 10/4, které nasaje vodu z teplé části centrální nádoby a tlačí ji přes výměník do studené části centrální nádoby. Z důvodu zajištění definovatelného průtoku studené vody přes výměník a tím zajištění potřebného tepelného výkonu je čerpadlo i na větvi studené vody.
